Номер

29-187-03

Наименование проекта

Устройство для измерения нестационарных сопротивлений с повышенной помехоустойчивостью

Назначение

Измерение нестационарных сопротивлений при малых токах в измерительной цепи

Рекомендуемая область применения

Исследования нелинейных двухполюсников, диагностика высокотемпературных газовых потоков, когда различного рода помехи вносят большую ошибку в результаты измерений

Описание

Описание к ИЛ № 29-187-03

Результат выполнения КТР.

Устройство работает на принципе омметра с бесконечными пределами измерений. Входная цепь представляет собой делитель напряжения (см. рис.), составленный из измеряемого r _x и постоянного r сопротивлений, питаемый от генератора 1 звуковых частот. Падение напряжения на измеряемом сопротивлении функционально связано со значением r _x . Это напряжение усиливается узкополосным усилителем 2 с регулируемым коэффициентом усиления, детектируется синхронным детектором 3 и поступает на регистрирующий прибор 4, в качестве которого может быть использован светолучевой осциллограф.

Такое построение схемы реализует измерение сопротивления по методу замещения, что требует предварительной калибровки устройства с помощью набора эталонных резисторов с нужным диапазоном сопротивлений. При выборе сопротивления r, во много раз большим максимального значения r _x , характеристика устройства будет линейной и для калибровки устройства достаточно одного эталонного резистора.

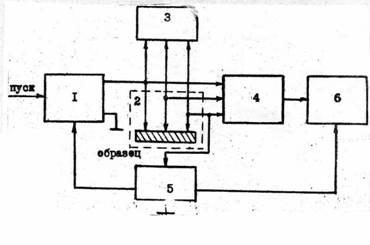

Рис. Функциональная схема устройства

Преимущества перед известными аналогами

Применение в устройстве синхронного детектора и узкополосного усилителя снижает напряжение на измеряемом сопротивлении до десятков милливольт, что способствует повышению точности диагностики особенно слабоионизированных газовых потоков

Стадия освоения

Внедрено в производство

Результаты испытаний

Погрешность измерения сопротивления таким устройством (без учета погрешности регистрирующего прибора) определяется нестабильностью параметров генератора звуковых частот и усилителя

Технико-экономический эффект

Нестабильность параметров генератора за 8 часов работы не превышает 0,3 - 0,5 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.05.2003
