Результат выполнения конструкторско-технологической разработки.

Устройство состоит (см. рис.) из фундаментной рамы 1 с прижимными опорами 2. На раме снизу с шагом 100-150 см жестко закреплены вибраторы 3, представляющие собой систему дисбалансов, обеспечивающих вертикальные вибрации рамы, а сверху - опорные металлические ролики 4, на которые ложатся трубы 5, и прижимные пневматические ролики 6. Механизм привода вращения трубы содержит самозажимной патрон 7 с карданным валом 8 и высокомоментный регулируемый гидромотор 9.

Установка работает следующим образом. После механической очистки внутренней поверхности трубы от грязи и ржавчины и распределения жесткого (без избыточного количества воды) цементного раствора вдоль по оси равномерно по длине трубы включаются вибраторы и привод вращения трубы с замедленной частотой вращения 1-2 об/мин. При этом в нижней части трубы раствор разжижается за счет вибрационного вертикального воздействия и при вращении попадает на верхнюю часть трубы, где вибрационное воздействие значительно ослаблено за счет гашения ее пневматическими прижимными роликами. При этом раствор, находясь в верхней части, снова приобретает жесткость, за счет чего и формируется структура покрытия.

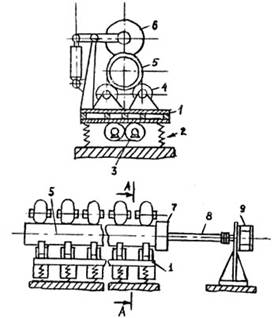

Рис. Установка для нанесения антикоррозионных покрытий на внутреннюю поверхность металлических труб

Через 2,5 -3 минуты после распределения и формования структуры покрытия на внутренней поверхности труб для образования гладкой поверхности труб для образования гладкой поверхности покрытия скорость вращения плавно, в течение 2-2,5 мин., увеличивают до 140-150 об/мин., после чего вибраторы отключают для приобретения раствором жесткости, а скорость вращения плавно снижают до полной остановки трубы.
