ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-184-03 |
||||||
|
Наименование проекта Ручное почвообрабатывающее орудие Кравца |
||||||
|
Назначение Расширение функциональных возможностей почвообрабатывающего орудия |
||||||
|
Рекомендуемая область применения Фермерские хозяйства, садово-огороднические общества для использования как в качестве тяпки или клина, так и в качестве культиваторной лапы и плоскореза |
||||||
|
Описание
Описание к ИЛ № 29-184-03 Результат выполнения конструкторско-технологической разработки. Ручное почвообрабатывающее орудие содержит закрепленную на черенке 1 державку с рабочим органом 2 на ее конце. Державка выполнена из двух частей - патрубка 3 и кронштейна 4, шарнирно связанных между собой посредством оси 5. В державке 3 имеются дополнительные отверстия 6 (2 шт), а в кронштейне 4 - дополнительное отверстие 7 под фиксирующее болтовое соединение. Для использования орудия в качестве тяпки или клина (вариант А) кронштейн 4 располагают вдоль оси черенка 1, для чего фиксирующий болт устанавливают в отверстие 7 кронштейна 4 и верхнее (по чертежу) отверстие 6 патрубка 3. Затем затягивают болтовое соединение. При необходимости перестройки орудия на режим работы в качестве культиваторной лапы или плоскореза (вариант В) кронштейн 4 переводят в новое угловое положение, для чего разбирают болтовое соединение, наклоняют кронштейн 4 относительно оси черенка 1, фиксирующий болт вставляют в отверстие 7 и ниже (по чертежу) отверстие 6. Затем вновь затягивают резьбовое соединение. Предлагаемая конструкция защищена патентом на полезную модель № 24903.

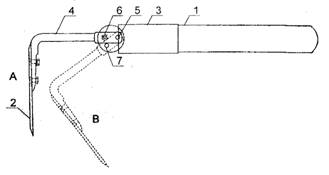

Рис. Ручное почвообрабатывающее орудие Кравца
Ниже показана настройка мужского почвообрабатывающего орудия на режимы работ.
Вариант А
Вариант В Аналогично на эти режимы работ настраивается и почвообрабатывающее орудие, представляющее собой женский вариант. Ниже показана работа женским инструментом:
|
||||||
|
Преимущества перед известными аналогами Новизну вносят культиваторная лапа, которая плавно вонзается в землю на глубину 10 см и протягивается работающим на себя от 0,5 до 0,7 м взрыхляя почву и подрезая сорняки; и плоскорез, который также легко подрезает траву на тоже расстояние |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Для перенастройки инструмента необходимо иметь 2 гаечных ключа S-10, крестовую отвертку соответствующую потаям в головке винта, корундовый брусочек с мелким зерном для правки лезвия |
||||||
|
Технико-экономический эффект Повышение производительности труда в 4-5 раз |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 24.04.2003 |
