Описание к ИЛ № 29-182-03

Результат выполнения конструкторско-технологической разработки.

Технология способа заключается в следующем. При отработке подкровельного слоя 1 мощного пологопадающего рудного тела (см. рис.) из выработки 2 бурят вертикальные скважины 3 в кровлю 4 и почву 5. Каждую пару скважин 3, пробуренных в кровле и почве, располагают соосно. В каждой паре соосных скважин устанавливают по одному пересекающему выработку анкеру 6, выполненному из стального или синтетического каната. Канатные анкеры оснащают узлами податливости, которые размещают на почве подкровельного слоя.

Узел податливости изготавливают путем образования на канате петли 7 и скрепления сложенных вместе ее концов посредством металлического зажима 8. После установки анкеров и замыкания скважин быстротвердеющей массой выработку заполняют бетонозакладкой 9. Перед закладкой выработки с целью создания предварительного натяжения анкеров соседние анкеры связывают между собой с помощью горизонтальных тяг в виде отрезков канатов. После установки анкеров и создания опережающего перекрытия из бетонозакладки осуществляют выемку рудного массива в почве потолкоуступной или слоевой системой разработки в восходящем порядке.

При выемке рудного массива над бетонозакладкой слоями в восходящем порядке с закладкой очистные работы ведут под защитой предварительно заанкерованной предохранительной толщи.

При выемке руды слоями в восходящем порядке происходят процессы смещения руды 10 в кровле слоя 11, вследствие чего увеличивается нагрузка на анкер. При наличии узла податливости, размещенного между рудным массивом и бетонозакладкой, анкер удлиняется с заданным режимом сопротивления, что исключает передачу критических нагрузок на бетоноукладку.

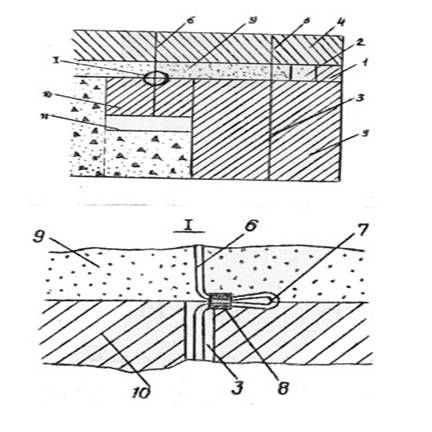

Рис. Схема выемки рудного тела
