Результат выполнения конструкторско-технологической разработки.

Составная свая представляет собой (см. рис.) ствол, выполненный из отдельных секций 1. Имеющих на концевых участках 2 и 3 расположенные по двум противолежащим граням 4 и 5 соединительные приспособления, изготовленные в виде запорных штырей 6 и втулок 7, одна из которых закреплена на середине торцевой грани секции, а две другие - на противолежащей торцевой грани по краям.

Секции сваи имеют пару сквозных монтажных отверстий 8. При одностороннем соединении втулок смежных секций штырем образуется шарнирный замок. При соединении втулок смежных секций штырями с двух сторон обеспечивается жесткое соединение секций. Секции сваи объединяются в гибкую плеть 12 путем заведения штырей в соосные сквозные отверстия.

При возведении свайного фундамента в образованную в грунте 10 скважину 11 погружают гибкую плеть, которую подвешивают к подъемному приспособлению 13, а в процессе погружения секции последовательно жестко соединяют между собой соединительными приспособлениями.

Согласно предлагаемому способу при введении первой секции в скважину с небольшим усилием отжимают стык по стрелке А и вставляют запорный штырь во второй замок. Сопряжение стыка также возможно путем отвода стрелы подъемного крана в сторону соединяемого замка. При разгрузке сложенной на транспортное средство 14 плети за крайний конец изгибающий момент испытывают лишь в отдельности, поочередно секции сваи, имеющие небольшую длину. Это позволяет уменьшить количество арматуры и использовать более низкую марку бетона.

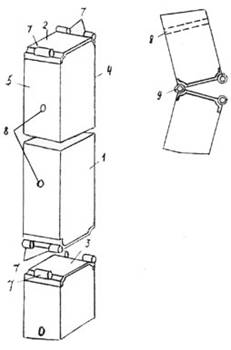

Рис. Возведение фундамента из составных свай
