Результат выполнения конструкторской разработки.

Устройство относится к средствам подачи и распыления топлива перед сжиганием.

Целью разработки является повышение эффективности распыления и экологичности сгорания топлива при упрощении конструкции, а также расширение функциональных возможностей.

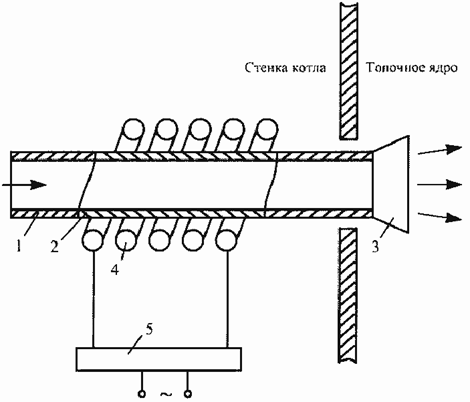

На рисунке представлена конструкция предлагаемой форсунки.

Мазут или другое жидкое топливо подается в патрубок 1, который содержит участок из диамагнитного материала 2 (обычно посредством электросварки врезается отрезок трубы из нержавеющей стали), форсунка содержит также распылитель 3, подающий мазут в топочную зону, а с внешней стороны участка 2 размещена обмотка 4, подключенная к генератору импульсов 5.

Форсунка работает следующим образом. При подаче мазута в патрубок 1одновременно включается генератор импульсов 5, который создаетэлектромагнитное поле в обмотке 4, что приводит к созданию импульса вихревого тока в участке 2, магнитное поле которого действует навстречу магнитному полю обмотки 4 (индуктора). Результатом такого взаимодействиямагнитных полей является возникновение электромагнитных сил, направлениекоторых определяется по правилу Ленца - перпендикулярно вектораммагнитной индукции «В» и тока «j», т.е. создается давление на поверхностьучастка 2. Это давление может достигать многих сотен килограмм на квадратный сантиметр поверхности трубы участка 2, вследствие чего в нем возникают продольные и поперечные колебания широкого спектра частот и амплитуд,которые, воздействуя на мазут, способствуют получению болеемелкодисперсного состава, а это в свою очередь позволяет получить большуюэффективность сгорания.

Использование вставки 2 из диамагнитногоматериала способствует воздействию мощных электромагнитных импульсовнепосредственно на мазут, что при использовании обычного ферромагнитногоматериала практически невозможно.
