Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для очистки семян от сора в стационарных условиях.

На рис.1 изображено устройство для очистки семян; на рис.2 - разрез А-А на рис.1, на рис.3 - разрез Б-Б на рис.1.

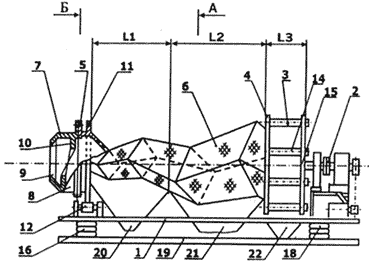

Рис.1

Устройство для очистки семян содержит раму 1, на которой смонтирован привод 2, разгрузочное приспособление 3, торцевые щеки 4 и 5, между которыми жестко закреплен барабан 6 зигзагообразной формы, загрузочное приспособление 7, которое выполнено в виде жестко закрепленной в обечайке 8, снабженной конусом 9, винтовой навивки 10.

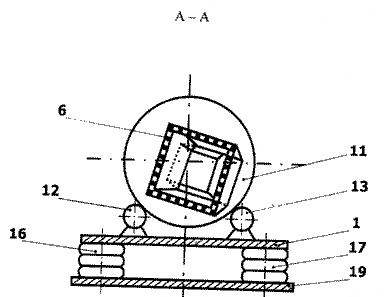

Рис.2

Боковая поверхность каждой секции барабана выполнена поочередно соединенными ситами в форме одной равносторонней трапеции, двух одинаковых неравносторонних трапеций, второй равносторонней трапеции, меньшей по высоте, чем первая, нижние основания которых равны друг другу у каждой из трапеций и меньше верхних оснований, тоже равных между собой у всех четырех трапеций, с образованием по торцам секции квадратов, при этом квадрат каждой последующей секции повернут относительно квадрата предыдущей секции на угол 180 ⁰, при этом каждая присоединенная секция имеет стороны квадрата нижнего основания, равные сторонам квадрата верхнего основания предыдущей секции. Таким образом создается зигзагообразный барабан, у которого ось каждой секции расположена попеременно под углом к линии транспортирования, т.е. к оси вращения с увеличивающимся проходным сечением барабана от загрузки к выгрузке.

Барабан снабжен опорным кольцом 11, которое опирается на опорные ролики 12 и 13, смонтированные на раме.

Щека 4 присоединена жестко четырьмя стержнями 14 к диску 15 вала привода. Щека 4 и диск 15 смонтированы друг от друга на расстоянии 0,45 диаметра щеки.

Рама подвешена на трех резинокордных пневмобаллонах 16, 17, 18, причем пневмобаллоны 16 и 17 смонтированы под загрузочным приспособлением, а пневмобаллон 18 смонтирован под разгрузочным приспособление и по оси симметрии рамы. Пневмобаллоны закреплены на станине 19, на которой также смонтированы под просеивающей поверхностью барабана приемные лотки: 20 - для мелкого сора, 21 - для семян и 22 - для крупного сора.

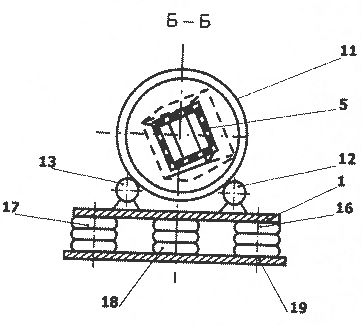

Рис.3

Устройство работает следующим образом.

Семена с сором поступают в загрузочное приспособление, из которого с помощью винтовой навивки подаются на вход просеивающей поверхности барабана.

При вращении барабана семена совершают сложное пространственно зигзагообразное движение с наложением колебаний в трех взаимно перпендикулярных направлениях, возбуждаемых за счет геометрии барабана при асимметричном движении масс загрузки и возникновении дебаланса. В результате не только нарушается стационарность движения загрузки семян геометрической формой секции, их взаимным расположением относительно друг друга и к оси вращения, но и увеличивается амплитуда колебаний за счет увеличения от загрузки к выгрузке по длине барабана проходного сечения барабана и шага зигзагообразных линий барабана.

Увеличение проходного сечения по длине барабана обеспечивает движение семян от загрузки к выгрузке.

В устройстве для очистки семян существуют три зоны:l ₁ -для отделения мелкого сора,l ₂ -для вывода очищенных семян,l ₃ -для вывода крупного сора.

Технико-экономическое преимущество изобретения возникает за счет увеличения интенсивности смешивания, а также увеличения технологических возможностей за счет условно конической формы барабана зигзагообразной формы.
