Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам центробежных разбрасывателей, например минеральных удобрений.

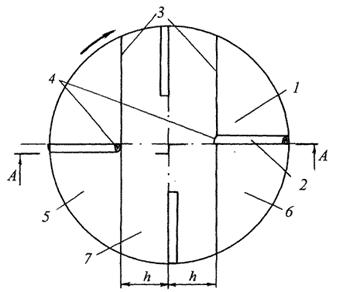

На рис.1 показан центробежный рабочий орган в разрезе по А-А на рис.2, на рис.2 - центробежный рабочий орган, вид сверху.

Рис.1

Рис.2

Центробежный рабочий орган для рассева сыпучего материала содержит диск 1 с желобчатыми лопатками 2. Диск выполнен изогнутым в двух местах по прямым параллельным линиям 3, размещенным от центра О диска на расстоянииh, не превышающем размера удаления от центра О диска внутренних торцов 4 лопаток. Отогнутые части 5 и 6 диска параллельны и отклонены от поверхности центральной части 7 диска на уголa.

При подаче сыпучего материала на вращающийся диск лопатки, закрепленные в центральной части диска, обеспечивают горизонтальный выброс струи сыпучего материала, а лопатки, размещенные на наклонных плоскостях отогнутых частей диска, направляют поток сыпучего материала под углом к горизонту.

В связи с тем, что общий веер схода сыпучего материала складывается из отдельных вееров, образуемых метанием каждой лопатки, то циклическое изменение (вверх - горизонтально - вниз) вееров, образуемых метанием с лопаток, обеспечивает наложение вееров одного на другой с перекрытием, что повышает равномерность распределения сыпучего материала на поверхности почвы.

Наличие лопаток, установленных на наклонной плоскости отогнутой части диска, обеспечивает вылет струи сыпучего материала под углом вверх к горизонту, что, кроме того, увеличивает площадь обрабатываемой зоны рассева, а значит и ширину захвата устройства.

Это способствует повышению урожайности сельхозкультур, увеличению производительности машин, экономии топлива и снижению затрат труда.
