Результат выполнения конструкторской разработки.

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам центробежных разбрасывателей, например, минеральных удобрений.

Сущность изобретения поясняется рисунками, на рис.1 показан рабочий орган для рассева удобрений в разрезе по А-А на рис.2, на рис.2 - рабочий орган для рассева удобрений в разрезе по Б-Б на рис.1.

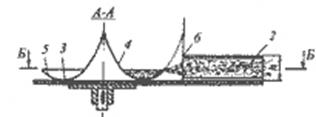

Рис.1

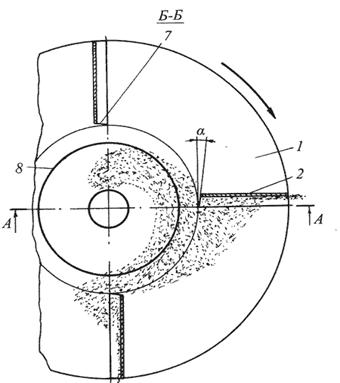

Рис.2

Рабочий орган для рассева сыпучих материалов содержит центробежный диск 1 с лопатками 2 и прикрепленный к центральной части диска отражатель 3, состоящий из установленных концентрично относительно друг друга центрального 4 и периферийного 5 конусов, выполненных по эпициклоидам.

Нижний конец ветви образующей центрального конуса касателен к поверхности диска, а верхний - к оси вращения диска. Нижний конец образующей периферийного конуса касателен к поверхности диска, а верхний - к поверхности цилиндра, проходящей через вершины 6 внутренних торцов 7 лопаток. Периферийный конус усечен по кромке 8 (имеет форму окружности), а плоскости внутренних торцов лопаток отклонены от касательных плоскостей к поверхности цилиндра на угол a.

Благодаря такой конструкции не происходит отражения от лопаток частиц сыпучего материала, а также их дробления.

Использование предлагаемого рабочего органа позволяет повысить равномерность распределения сыпучего материала по поверхности почвы, увеличить ширину захвата устройства. Это способствует повышению урожайности сельхозкультур, увеличению производительности машин, экономии топлива и снижению затрат труда.
