Результат выполнения конструкторской разработки.

Устройство предназначено для очистки изделий, в частности деталей моторов и механизмов тракторов, автомобилей, сельскохозяйственных машин, а также доильных аппаратов и другой аппаратуры.

Целью разработки такого устройства является улучшение качества очистки различных изделий, снижение энергозатрат и времени на очистку.

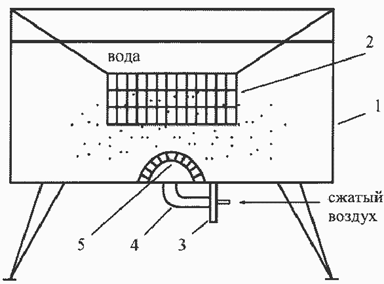

На рисунке представлена общая схема конструкции устройства.

Оно состоит из моечной ванны 1 с размещенной в ней корзиной из металлической сетки 2, служащей для размещения деталей или изделий, подлежащих очистке (не показаны), в нижней части днища ванны установлен центробежный шариковый вибратор с приводом от сжатого воздуха 3, отработанный воздух от которого по трубопроводу 4 через отверстие в днище ванны поступает в керамическую полусферу 5.

Устройство работает следующим образом.

Детали или изделия, подлежащие очистке, помещают в корзину из металлической сетки 2 и заполняют моечную ванну 1 водой. Затем включается центробежной вибровозбудитель с пневматическим приводом 3, вследствие чего днище ванны начинает вибрировать, в результате водное пространство ванны 1, а следовательно, и детали,размещенные в корзине 2, подвергаются вибрационному воздействию, вызываяэффект очистки. Одновременно отработанный сжатый воздухпо трубопроводу 4 через отверстие в днищеванны поступает в керамическую полусферу 5 и далее через водноепространство воздействует на детали, подлежащие очистке.

Комплексное воздействие мелкодисперсных пузырьков сжатого воздуха ивибрации упругих колебаний, передаваемых через днище ванны при работевибровозбудителя, приводит к более эффективной очистке, чем в известныхконструкциях, при этом достижение поставленной задачи происходит при минимальном расходе энергии сжатого воздуха, а следовательно, иэлектрической энергии.
