Результат выполнения конструкторской разработки.

Известные ручные лебедки оснащены зубчатыми передачами и барабанами для навивки стальных канатов. Тяговое усилие таких ручных лебедок незначительное, до 250-300 кГс, и они весьма металлоемки (масса более 8 кг).

Предложена новая конструкция миниатюрной ручной лебедки, в которой нет шестерен зубчатой передачи. Тяговое усилие на стальном канате в такой лебедке создается за счет разности диаметров специальных канатоведущих шкивов, которыми оснащена новая лебедка.

Предлагаемая лебедка (см.рисунок) состоит из корпуса в виде С-образной скобы, двух валов с канатоведущими шкивами и звездочками цепной передачи, а также приводной рукоятки, посаженной на один из ведущих валов лебедки.Лебедка оснащена замкнутым в кольцо стальным канатом и двумя блоками с грузовыми крюками.

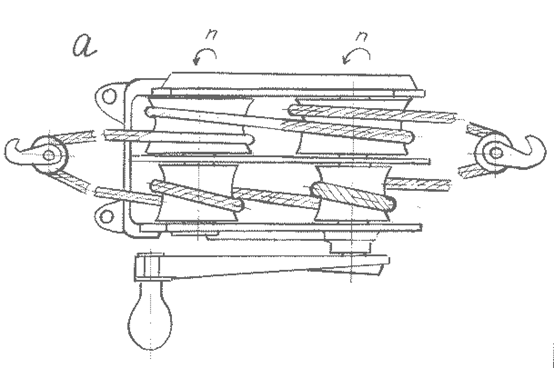

Ручная бесшестеренная лебедка:

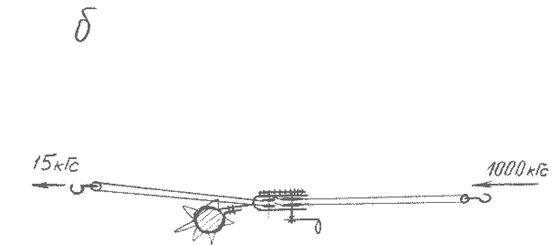

а - общий вид; б - схема строповки тросом лебедки.

Особенность конструкции такой лебедки в том, что канатоведущие шкивы имеют параболическую рабочую поверхность, и отличаются друг от друга разными диаметрами (по рабочей поверхности). При этом чем меньше эта разность (задается конструктивно), тем больше тяговое усилие, развиваемое на канате ручной лебедки при одном и том же усилии, прикладываемом на рукоятку лебедки.

Стальной канат запасован в лебедке специальным образом так, что если на один канатоведущий шкив ветвь каната набегает, то со второго канатоведущего шкива, размещенного на этом же валу, уже вторая ветвь каната сбегает. Так же происходит и на втором валу, связанном с первым цепной передачей.

При вращении рукояткой одного из валов лебедки в грузовом направлении одна ветвь каната набегает на канатоведущий шкив большего диаметра, а вторая ветвь каната сбегает со второго канатоведущего шкива меньшего диаметра, размещенного на этом же валу. Второй вал со шкивами является дублирующим, и вращается этот вал в ту же сторону, что и первый. Канатоведущие шкивы на втором валу повышают тяговое усилие лебедки за счет увеличения поверхности сцепления каната с рабочими поверхностями шкивов.

Работу с помощью такой лебедки осуществляют двое рабочих. Один из них натягивает холостую ветвь каната, а второй вращает рукоятку на лебедке.

Так, для перемещения тяжелого конца дерева, зависшего на стену леса, корпус лебедки (см.рисунок - б) прочно прикрепляют к опоре, а один из блоков с грузовым крюком - к зависшему дереву. После этого один из рабочих натягивает холостую ветвь каната с блоком, а второй прокручивает приводную рукоятку на лебедке, приводя во вращение шкивы лебедки в грузовом направлении. При этом происходит сближение с лебедкой грузового блока и удаление от лебедки холостого блока, который подтягивает второй рабочий.
