Результат выполнения научно-исследовательской работы.

Расчет параметров включает в себя построение векторной диаграммы (ВД) 120-вольтного трансформаторного блока питания (БП) с конденсаторным делителем С1, С2 (см. схема замещения рис.1), где r_вх, Х _вх - активная и реактивная составляющие входного сопротивления соответственно. Для построения ВД необходимо знать ток первичной обмотки i, активную мощность Р или угол сдвига фаз j между напряжением и током на входе БП. Эти данные можно получить путем измерения указанных величин при работе БП в нормальном режиме ( u=120В). В выбранном масштабе (см.рисунок 2) откладываем вектора тока i и напряжения u на входе блока под углом j. Емкость конденсатора С2 выбирают из условия обеспечения режима резонанса токов на параллельном участке цепи. Ток i ₂ опережает по фазе напряжение u на 90 ^о, кроме того и ток i₁ совпадает по фазе с напряжением u. Из конца вектора тока i проводим вектор тока i₂ перпендикулярно вектору напряжения u. Так определяются положения векторов всех токов. Геометрическая сумма напряжения u и напряжения u ₁ на конденсаторе С1 есть напряжение сети u _c, т.е. 220 В. Точка d пересечения концов этих векторов определяет их положение на В d.

Из прямоугольного треугольника ОАВ находим токи при известных i и j: i ₁ = iЧcosj, i ₂ = iЧsinj, а из треугольника ОСВ определяем напряжение u ₁ на конденсаторе С ₁ - u₁ = далее - емкости конденсаторов.

Надо помнить, что на В d, в отличие от физических векторов, изображаются условные вектора, вращающиеся с угловой частотой w, длины которых равны действующим значениям токов и напряжений.

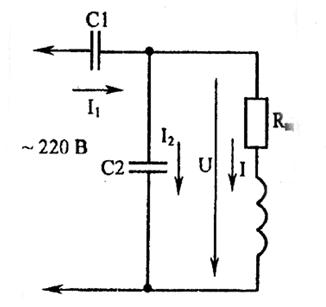

Рис. 1. Схема замещения

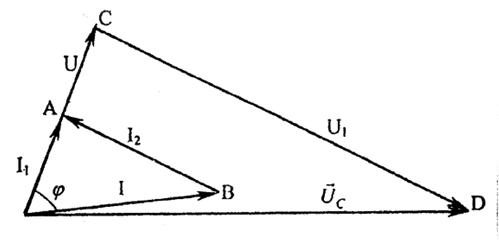

Рис. 2. Векторная диаграмма
