Номер

20-033-03

Наименование проекта

Температурный светоизлучатель СИТ68-01

Назначение

Использование в качестве индикатора о превышении температуры, в т. ч. в тепловых пожарных извещателях

Рекомендуемая область применения

Схемы контроля температуры воздуха и неагрессивных газов.

Описание

Результат выполнения конструкторской разработки.

Температурный светоизлучатель СИТ 68-01 представляет собой микросборку в металлостеклянном корпусе КТ!.

Принцип действия. В качестве термочувствительного элемента светоизлучателя используется пленка диоксида ванадия, имеющего при температуре 68 град С фазовый переход, сопровождающийся скачкообразным изменением сопротивления. Для световой индикации о перегреве в светоизлучателе используется, по крайней мере, один кристалл светодиода на основе композицииga-as-al.

При увеличении температуры светоизлучателя выше 68 град. С сопротивление термочувствительного элемента и всей цепи скачкообразно падает, ток увеличивается, а кристалл светодиода, включенный в прямой полярности, излучает видимый свет.

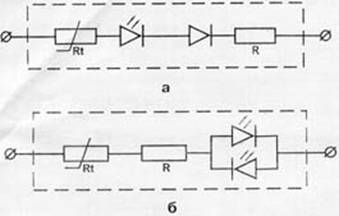

Светоизлучатели выпускаются в нескольких вариантах исполнения: по типу выводов: с проволочными или удлиненными лепестковыми выводами; с выводами, подготовленными для пайки или сварки; по материалу корпуса: в металлостеклянном корпусе; в пластмассовом корпусе; по схеме внутренних соединений ( в соответствии с рисунками)
