Результат конструкторской разработки.

Шкаф представляет собой металлическую конструкцию, на которой устанавливаются коммутационные и защитные аппараты. Измерительная аппаратура находится на фасаде шкафа.

Сборные шины выполняются из алюминиевых или медных полос в зависимости от величины тока сборных шин и закреплены в верхней части шкафа на изоляторах. Нулевая шина устанавливается в нижней части шкафа на изоляторах.

Ряды зажимов устанавливаются на правой боковине шкафа. Для подключения счетчиков устанавливаются испытательные коробки.

Конструкция боковых вертикальных стоек предусматривает соединение каркасов шкафов между собой в щит. Крайние шкафы закрываются торцевыми листами.

В конструкции предусмотрен навесной шкаф сигнализации. С целью повышения локализации и улучшения техники безопасности установлены перегородки между панелями шкафа.

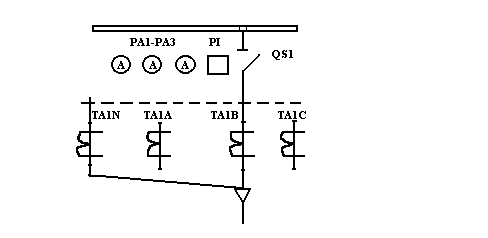

Электрическая принципиальная схема первичных соединений

РА1; РА2; РА3 - амперметр Э-365-1

qs1 - выключатель врубной ВР32-31А31220-00 УХЛ3

ТА1n- трансформатор тока Т-0,66-30-0,5

pi- счетчик активной энергии САЧУ-И672М; 380 В, 5 А

ТА1А; ТА1В; ТА1С - трансформатор тока Т-0,66-30-0,5

Схема автоматического включения резерва (АВР) обеспечивает автоматическое управление вводных и секционного выключателей.

На панели ввода подается напряжение от соответствующих трансформаторов подстанции. В нормальном режиме выключатели обоих вводов включены, а секционный выключатель отключен.

При исчезновении напряжения на одном из вводов схема АВР отключает выключатель ввода, на котором исчезло напряжение, и включает секционный выключатель.

При появлении напряжения на вводе схема АВР отключает секционный выключатель и включает выключатель ввода.

Для контроля обрыва фаз предусматривается реле ЕЛ-11.
