Результат выполнения НИР.

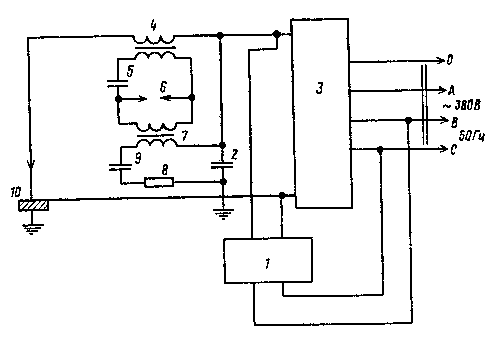

Принципиальная электрическая схема возбудителя-стабилизатора сварочной дуги представлена на рис.

Рис.

Устройство состоит из генератора 1 импульсов и защитного конденсатора 2, подключенных параллельно сварочному источнику 3 питания, выходного высокочастотного трансформатора 4, вторичная обмотка которого включена последовательно в сварочную цепь, а первичная подключена к накопительному конденсатору 5, к разряднику 6 и к вторичной обмотке входного повышающего трансформатора 7. Первичная обмотка трансформатора 7 через ограничительный резистор.8 и конденсатор 9 подключена параллельно дуговому промежутку 10.

Устройство работает следующим образом.

Генератор 1 импульсов подает на дуговой промежуток 10,и, следовательно, на первичную обмотку трансформатора 7 импульсы напряжением 500, 600 В. Трансформатор 7 повышает напряжение импульсов до нескольких киловольт и заряжает накопительный конденсатор 5. При достижении на конденсаторе 5 напряжения пробоя разрядника 6 колебательный контур в первичной обмотке трансформатора 4 генерирует высоковольтные высокочастотные колебания, которые поступают на дуговой промежуток 10. Защитный конденсатор 2 предохраняет источник 3 питания и генератор 1 импульсов от высоковольт­ного высокочастотного напряжения.

После пробоя дугового промежутка 10 его сопротивление снижается до долей Ома, он шунтирует стабилизирующие импульсы» что приводит к прекращению генерации высоковольтных высокочастотных импульсов.

Подбором параметров резистора 8 и конденсатора 9 и зазора в разряднике 6 обеспечивается генерация высоковольтных высокочастотных импульсов только на холостом ходу источника питания. Величина емкости конденсатора 9 и сопротивления резистора 8 выбирается таким образом, чтобы они легко пропускали стабилизирующий импульс на первичную обмотку трансформатора 7 и задерживали напряжение промышленной частоты от источника ИП.

Преимуществами разработанного устройства являются: пониженный уровень радиопомех, создаваемых, устройством, и высокая надежность 'его работы.

Снижение радиопомех достигается тем, что данное устройство обеспечивает возбуждение дуги минимальным количеством высоковольтных импульсов, пробивающих дуговой промежуток. Радиопомехи снижаются также за счет того, что высокочастотный генератор возбудителя дуги не связан непосредственно с питающей сетью, как это имеет место во всех существующих возбудителях дуги. Повышение надежности работы устройства и его долговечности связано с тем, что время его работы при возбуждении дуги резко сокращается, так как отсутствует инерционность прекращения подачи высоковольтных импульсов при зажигании дуги.

Кроме того, по сравнению с импульсными возбудителями дуги предложенное устройство во много раз дешевле и более простое по конструкции, поскольку не имеет коммутаторов и схем их управления.
