Результат выполнения конструкторской разработки.

Рис. 1

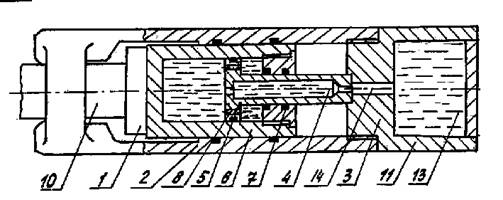

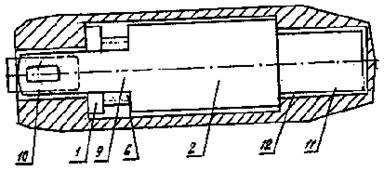

На рис. 1 схематично изображен поглощающий аппарат, вид общий; на рис. 2 -то же, вид сверху.

Рис. 2

Поглощающий аппарат содержит упорную плиту 1, корпус 2 с днищем 3, полый шток 4 с поршнем 5, полый плунжер 6 с отверстием с уплотнениями 7, в которое входит шток 4, опирающийся на днище 3. Полости внутри плунжера 6 и штока 4 заполнены объемно сжимаемым рабочим телом - силиконовым эластомером и сообщены каналом в поршне 8.

Корпус 2 выполнен за одно целое с тяговым хомутом автосцепного устройства 9, в котором помещается корпус автосцепки 10, и снабжен резервуаром 11, размещенным в пространстве между задними упорами 12 автосцепного устройства, с находящейся в нем камерой 13, которая также заполнена эластомером и посредством каналов 14 сообщена с полостью штока 4.

Поглощающий аппарат работает следующим образом. Под действием сжимающей нагрузки, передаваемой с корпуса автосцепки 10, через упорную плиту 1 плунжер 6 перемещается внутрь корпуса 2, сжимая эластомер, находящийся в полостях плунжера 6, штока 4 и камеры 13 резервуара 11. Возникающее при этом давление создает силу, противодействующую сжимающей нагрузке.

От известных данный аппарат автосцепки отличается повышенной энергоемкостью, что позволяет работу железнодорожных транспортных средств сделать более эффективной и экономичной.
