Результат выполнения конструкторской разработки.

На рис. 1 изображен трубчатый теплообменник, продольный разрез; на рис. 2 -элемент поверхности трубного пучка с трубными досками; на рис. 3 - схема разбивки труб в трубных досках; сечение А-А - на рис. 2.

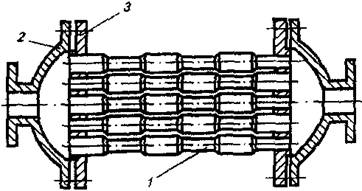

Рис. 1. трубчатый теплообменник, продольный разрез

Рис. 2. элемент поверхности трубного пучка с трубными досками

Рис. 3. схема разбивки труб в трубных досках

Трубчатый теплообменник содержит поперечно обтекаемый пучок труб 1 с наружной поверхностью в виде чередующихся одинаковых по длине трубы участков «а» и «б» двух разных диаметров d ₁ и d ₂ (d ₂ < d="">₁) и коллекторы 2 с трубными досками 3. Трубы в пучке могут быть расположены по вершинам прямоугольника или по вершинам треугольника, образуя коридорную (с шагами s _1к иs_2к) или шахматную (с шагами s _1ш иs_2ш) компоновки элементов трубчатой поверхности. Участки наружной трубчатой поверхности с разными диаметрами расположены последовательно по ходу потока.

При работе трубчатого теплообменника теплота от горячего теплоносителя, проходящего внутри труб, через стенки передается холодному теплоносителю, поперечно омывающему наружную поверхность труб. Эффективность процесса теплопередачи в пучке определяется в значительной мере интенсивностью теплоотдачи между наружной повер­хностью труб и омывающим ее теплоносителем. Дополнительная турбулизация потока при поперечном обтекании пучка труб с чередующимися участками поверхности с большим (участок «а») и меньшим (участок «б») наружными диаметрами, формирующими трехмерный характер течения теплоносителя в межтрубных каналах, обеспечивает наибольшую эффективность теплоотдачи по наружной поверхности труб поперечно обтекаемого пучка.
