Результат выполнения конструкторской разработки

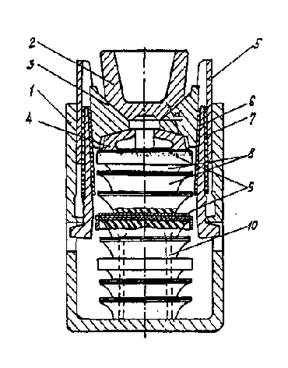

Конструкция фрикционного амортизатора в общем виде представлена на рис. 1.

Рис. 1

Фрикционный амортизатор содержит полый корпус 1, в котором расположен нажимной клин 2, фрикционные клинья 3, контактирующие с опорной плитой 4, подвижные фрикционные пластины 5, неподвижные фрикционные пластины 6 с износоустойчивыми металлокерамическими элементами 7. Плита 4 опирается на комплект упругих блоков 8, разделенных между собой центрирующими чашеобразными пластинами 9, скользящими по выполненным в корпусе продольным центрирующим ребрам 10.

Фрикционный амортизатор работает следующим образом. Под действием сжимающей нагрузки и подпорного усилия со стороны упругого комплекта 8 фрикционные клинья 3 создают давление на основных поверхностях трения (поверхностях контакта подвижных 5 и неподвижных 6 фрикционных пластин и корпуса 1) и происходит процесс ударного сжатия амортизатора.

Комплект упругих блоков выполнен в виде нескольких последовательно расположенных упругих блоков, разделенных между собой центрирующими чашеобразными металлическими пластинами, что способствует самоустановке блоков. Каждый из упругих блоков состоит из одного или нескольких осесимметричных эластомерно-металлических элементов с криволинейной боковой поверхностью. Боковая поверхность элементов несимметрична относительно срединной плоскости элемента, что позволяет значительно повысить относительные деформации упругого элемента (до 0,5 - 0,6) и обеспечить благодаря этому необходимое начальное сжатие упругого массива и значительный рабочий ход амортизатора.

В качестве эластомера возможно использовать резину, полиуретан или другие полимеры. Для обеспечения продольной устойчивости упругого массива корпус амор­тизатора снабжен продольными центрирующими ребрами. Применение во фрикционном амортизаторе упругого массива, состоящего из эластомерных упругих блоков, повышает стабильность и эффективность его работы, во-первых, за счет деформирования эластомером фрикционных автоколебаний, и во-вторых, за счет повышения в 2 - 3 раза величины подпорного усилия, что позволяет снизить угол расклиниванияa.
