Номер 08-031-03 |
|||
|
Наименование проекта Насадка для механизированного инструмента |
|||
|
Назначение Сборка - разборка резьбовых соединений при монтаже и демонтаже металлоконструкций |
|||
|
Рекомендуемая область применения Сборочное производство, инструментальное хозяйство в машиностроении |
|||
|
Описание Результат выполнения конструкторской разработки

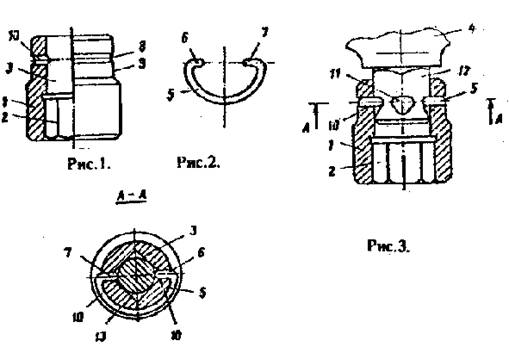

На рис. 1 изображена насадка, общий вид; на рис. 2 - пружинное полукольцо; на рис. 3 - насадка в сборке. Насадка для механизированного инструмента выполнена в виде цилиндрического корпуса 1 с внутренним шестигранником 2 под резьбовое соединение на одном конце, квадратом 3 для соединения со шпинделем 4 - на другом и элементом фиксации, выполненным в виде пружинного полукольца 5 с загнутыми внутрь концами 6, торцы 7 которых выполнены полусферической формы. Причем пружинное полукольцо установлено в кольцевой канавке 8 на наружной поверхности 9 корпуса, а отогнутые концы его проходят через отверстия 10, ось которых совпадает с диагональю квадрата, и полусферическими торцами взаимодействуют с проточкой 11 ответного квадрата12 шпинделя 4, выполненной на глубину вписанной окружности 13. Фиксация насадки на механизированном инструменте производится следующим образом. Насадку квадратом 3 надевают на квадрат 12 шпинделя 4. Затем раздвигают пружинное полукольцо 5 и загнутыми внутрь концами 6 заводят в отверстия 10. При этом само полукольцо устанавливают в канавку 8, а его полусферические торцы 7 входят в проточку 11 ответного квадрата 12 шпинделя, фиксируя насадку от осевого перемещения. Для разъединения насадки со шпинделем необходимо снять пружинное полукольцо и сменить насадку. Применение насадки позволило повысить надежность слесарно-монтажного инструмента при работе с большим крутящим моментом. |
|||
Актуально в России и в мире Снос дома демонтаж дома. | |||
|
Преимущества перед известными аналогами Повышение надежности слесарно-монтажного инструмента при работе с большим крутящим моментом |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Увеличение срока службы механизированного инструмента в 2 - 2,5 раза, сокращение поломок инструментов |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 17.02.2003 |
