ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

Разработана система автоматической противопожарной защиты и охраны объекта, на примере банка.

Здание банка представляет собой двухэтажный объект с чердаком и подвалом. С учетом этого выбирается необходимая аппаратура (в частности, приемно-контрольные приборы), но рассматриваем систему ОПС только для первого, наиболее защищаемого, этажа.

Вся система строится по централизованному принципу. На первом этаже расположена комната охраны, в которой находится мозг всего комплекса - сервер, содержащий специализированное аппаратное и программное обеспечение.

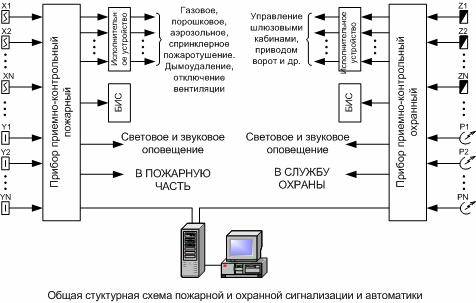

Начинка сервера подобна конструктору с заранее заложенными связями между отдельными модулями. Эти связи определяются в ядре. Мы можем легко добавить или удалить модуль, обслуживающий ту или иную систему безопасности, при этом программа-ядро также обновляет связи, оставляя единой иерархическую структуру всей системы в целом. На рисунке 1 приведена общая структурная схема охранно-пожарной сигнализации и автоматики.

Подключая к серверу специализированные платы, которые собирают (передают) информацию с внешнего оборудования, управляют им и контролируют его работу при помощи программного обеспечения, можно интегрировать в одно целое всю сложную систему безопасности банка. Причем не обязательно это делать сразу. Приводится сценарий, по которому можно поэтапно строить интегрированную систему согласно предварительно разработанного проекта.

Большинство попыток применять на объектах, где есть необходимость использования автоматических установок пожаротушения, охранно-пожарных приемно-контрольные приборы (ПКП) к успеху не приводило, поэтому выбираются раздельные ПКП.

В качестве пожарного ПКП используем прибор российского производства "Радуга - 4А". Для подключения к нему всех остальных сигнальных и исполнительных устройств применяются двухпроводные сигнальные линии (СЛ). На любой СЛ может быть сформировано до 64 адресуемых зон контроля ( или до 128 зон контроля с подключением платы-расширителя). По принципу обмена данными комплекс относится к адресуемым системам, что позволяет включать в одну адресуемую зону контроля одновременно нескольких как сигнальных, так и исполнительных адресуемых устройств. Общее количество токопотребляющих пожарных извещателей (ПИ) может составлять от 500 до 1500 единиц. Таким образом, одного ПКП достаточно, чтобы оборудовать все здание комплексом средств пожарной сигнализации и автоматики.

Во всех помещениях банка установим в необходимом количестве пожарные извещатели, соединенные в цепи с помощью шлейфов (проводов). Сами шлейфы подключены к центральному пульту, за которым установлено круглосуточное наблюдение. Устанавливаем датчики дыма ИП 212 - 45А, 2151Е, ДИП-3М и ручные пожарные извещатели ИПР-ЗСУ, в виду их высокой надежности и исключением ложных срабатываний.

В комплексе реализован принцип дистанционного контроля и управления с ППКП "Радуга - 4А" приборами управления автоматическим пожаротушением, размещенными непосредственно у охраняемых помещений.

Установим в хранилище банка систему газового пожаротушения. Благодаря применению негорючего газа для тушения пожара (в нашей системе используется СО ₂) оборудованию, денежным купюрам и другим ценным бумагам не наносится никакого дополнительного ущерба. В остальных помещениях установлена система порошкового пожаротушения.

В качестве охранного ПКП устанавливаем прибор российского производства "Рубеж-08" (разработка компании "Сигма-ИС"). Он предназначен для создания систем комплексной безопасности и автоматического (автоматизированного) управления жизнеобеспечением малых, средних, крупных и особо важных объектов и много объектовых комплексов.

Аппаратные средства и программное обеспечение системы "Рубеж-08" позволят объединять в единый, тесно интегрированный комплекс различные подсистемы, решающие задачи во всех сферах обеспечения безопасности и жизнедеятельности объектов:

-охрана объектов и противопожарная безопасность;

-контроль доступа;

-видео контроль;

-автоматизация управления различными технологическими системами и т.д.

Широкие возможности, заложенные в центральном процессорном блоке, в других адресных блоках системы, а также в специальном программном обеспечении системы, позволяют произвольным образом программировать взаимодействие входных и выходных сигналов и тем самым строить необходимый алгоритм управления. Распределенный "интеллект", возможность работать без ЭВМ, обеспечивает надежность и живучесть системы. Новые функциональные и сервисные возможности системы "Рубеж-08" позволят строить высокоэффективные интегрированные системы безопасности.

В проекте выбраны места установки средств пожарной и охранной автоматики в соответствии с Руководящим документом МВД РФ Главного управления вневедомственной охраны.

Применены устройства считывания кода и идентификация личности по глазной сетчатке - новейший, и на данный момент, самый точный биометрический метод, доступный для практического применения. Исследования доказали, что сетка кровеносных сосудов на сетчатке уникальна у каждого человека и различна даже у близнецов. Она индивидуальна у каждого человека и вероятность совпадения равняется 1 к 10 ⁷⁸, в то время как все население Земли составляет примерно 10 ¹⁰.

В экономической части проекта приведен расчет основных технико-экономических показателей, экономического эффекта и срок окупаемости от внедрения выбранного проекта. Рассмотрен вопрос охраны труда и техники безопасности.

Таким образом, решены следующие задачи:

-улучшены условия труда персонала;

-система обладает достаточным интеллектом, чтобы выполнять множество действий автоматически, и в автономном режиме без участия оператора в соответствии с предварительно разработанной логикой;

-в отличие от других систем противопожарной и охранной системы, заложены широкие возможности в центральном процессорном блоке, других адресных блоках, а также в специальном программном обеспечении, которое позволяет произвольным образом программировать взаимодействие входных и выходных сигналов и тем самым строить необходимый алгоритм управления;

-распределенный "интеллект", возможность работать без ЭВМ, обеспечивает надежность и живучесть системы. Новые функциональные и сервисные возможности системы позволяют строить высокоэффективные интегрированные системы безопасности.

Такую систему можно установить как на небольших, так и на крупных объектах. В зависимости от размеров помещения, вида деятельности и других факторов - устанавливаются различные извещатели и средства пожаротушения.
