Результат выполнения конструкторской разработки.

В качестве рабочей жидкости могут быть использованы вода, эмульсия, масло. Сорта масла выбираются в соответствии с рабочими средами, применяемыми в испытываемых системах маслопроводов.

Насос состоит из корпуса 1 (см. рис.) установленного на основании 3 с помощью промежуточных стоек. Внутри корпуса в центре закреплен распределительный блок 4, а по краям его размещены воздушные цилиндры с поршнями 5. Поршни жестко связаны между собой тягами 6, проходящими через отверстия в распределительном блоке. На поршнях шарнирно закреплены плунжера, гидроцилиндры которых установлены на резьбе в гнездах распределительного блока на одной оси с воздушными цилиндрами.

В нижней части корпуса насоса закреплена золотниковая коробка 12, которая служит для приведения насоса в действие сжатым воздухом.

В золотниковой коробке расположены рабочий и вспомогательный золотники. Вспомогательный золотник имеет механическую связь с нижней тягой, связывающей поршни воздушных цилиндров через упоры, и вилку переключателя, и предназначен для переключения рабочего золотника, осуществляющего возвратно-поступательное перемещение поршневой группы насоса. Основной частью насоса является распределительный блок, на котором установлены: предохранительный клапан 8, запорный клапан 9, манометр 10 и плунжерные гидроцилиндры 7.

Внутри распределительного блока имеются каналы для обеспечения прохода жидкости в одном направлении от штуцера приемного к штуцеру нагнетательному через систему невозвратно-запорных всасывающих и нагнетательных клапанов; также каналами соединены сливные полости предохранительного и запорного клапанов с линией всасывания.

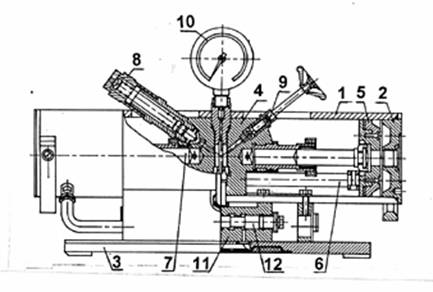

Рис. Насос гидравлический с пневматическим приводом ПГН-300У:

1-корпус; 2-вспомогательный золотник; 3-основание;

4-распределительный блок; 5-воздушные цилиндры с поршнями; 6-тяги;

7-плунжерные гидроцилиндры; 8-предохранительный клапан;

9-запорный клапан; 10-манометр; 11-канал; 12-золотниковая коробка.
