Номер 04-044-03 |
|
Наименование проекта Лебедка ручная с тяговыми усилиями 5 кн |
|
Назначение Подъем и перемещение грузов одним человеком с помощью ручного привода. |
|
Рекомендуемая область применения Строительство, транспорт, ремонтно-строительное производство. |
|
Описание Результат выполнения конструкторской разработки. Конструкция лебедки предусматривает возможность осуществления привода от пневматической машинки ИП1014. Лебедка состоит из (см.рис.): корпуса 1, в котором смонтированы барабан, отлитый заодно с червячным колесом 2, червяк 3 и скоба 9 с винтом 6 и воротком 7. Лебедка в рабочем положении крепится к шпангоутам, фундаментам и другим конструкциям допускаемых размеров при помощи скобы с винтом. Вращение передается от червяка на барабан через червячную пару. Червяк приводится во вращение рукояткой 14, 15 вручную или от пневматической машинки. Канат закрепляется на барабан болтом 17. Лебедка снабжена тормозным устройством, предупреждающим самопроизвольное опускание груза и для фиксирования груза на необходимой высоте. Для самоустановки барабана лебедки по направлению каната (при подъеме груза) корпус с барабаном может свободно поворачиваться вокруг штыря 8.

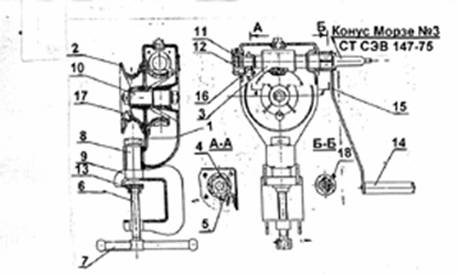

Рис. Лебедка ручная с тяговым усилием 5 кН. |
|
Преимущества перед известными аналогами Улучшенные технико-экономические, эксплуатационные характеристики. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект На 10-20% повышена производительность труда, улучшена культура производства. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.05.2003 |
