Результат выполнения конструкторской разработки.

Станок (см. рис.) состоит из рамы 1, сваренной из швеллераn16. На раме установлены: барабан 2; правильно-укладочное устройство 3; бухтодержатель 4; привод, состоящий из электродвигателя 11, двухступенчатого цилиндрического редуктора 10 и приводящий во вращение через цепную передачу 6, 7 барабан и правильно-укладочное устройство. По периметру рамы установлено ограждение 5, сделанное из уголка 50х5 и сетки «Рабица». В зоне установки наружного подшипника барабана в ограждении сделана дверца.

Для изготовления спиралей бухта проволоки устанавливается на бухтодержатель. Конец проволоки из бухты пропускается через ролики правильного устройства, установленного в крайнем положении со стороны привода вращения барабана, и закрепляется на барабане. При включении привода вращения барабана проволока наматывается на него. Одновременно вращается червячный вал правильно-укладочного устройства, которое перемещается по направляющим и червячному валу, создавая шаг укладки спиралей. По окончании намотки привод отключается. Наружные концы ребер барабана с помощью гайки смещаются, образуя конус. Наружный подшипник снимается с вала барабана. Образующиеся в спираль концы проволоки снимаются с барабана. Наружный подшипник барабана снова устанавливается на вал. Ребра барабана при помощи гайки устанавливаются в исходное положение. Включают привод (вращение в противоположную сторону) и производится перемещение правильно-укладочного устройства в исходное положение. Затем конец проволоки закрепляется на барабане и снова производится намотка спирали.

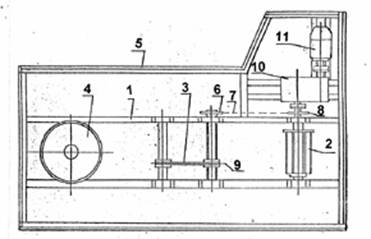

Рис. Станок для навивки спиралей свай.
