Результат выполнения конструкторской разработки.

Точность пиления - один из главных показателей качества пиления древесины. Она в значительной степени зависит от жесткости и устойчивости пил. В лесопильных станках пилы представляют собой тонкие стальные полосы (рамные пилы лесопильных рам), ленты (ленточные пилы ленточнопильных станков), диски (круглые пилы круглопильных станков). Эффективный путь повышения жесткости и устойчивости пил лесопильных станков - применение для них направляющих, установленных над и под распиливаемым материалом. Для снижения трения пил о направляющие рабочие поверхности последних необходимо выполнить в виде аэростатических опор, то есть использовать воздушную смазку.

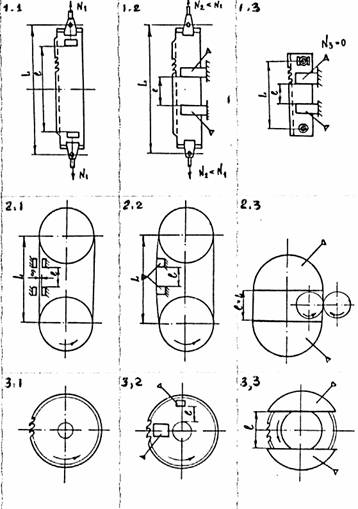

Принципиальные схемы узлов резания

лесопильных станков с аэростатическими направляющими для пил.

Таблица

Принципиальные схемы узлов резания существующих конструкций станков, модернизированных и нового типа, показаны в таблице.

На схемах 1.1; 2.1 и 3.1 показаны принципиальные схемы узлов резания лесопильных станков, широко применяемых в отечественной промышленности.

Пилы имеют большие свободные длины, низкую жесткость и устойчивость, а, следовательно, малую точность пиления.

При установке над и под распиливаемым материалом аэростатических направляющих для пил (схемы 2.1; 2.2; 2.3) свободные длины уменьшаются в несколько раз, повышается жесткость пил, а, следовательно, точность пиления. Это является эффективным направлением модернизации действующих в промышленности лесопильных станков.

Аэростатические направляющие для пил могут быть использованы при создании новых типов лесопильных станков: короткоходовой быстроходной лесопильной рамы с нерастянутыми пилами (схема 3.1), ленточнопильного станка с криволинейными опорами (схема 3.2), круглопильного станка с кольцевой пилой (схема 3.3).

На основании теоретических и экспериментальных исследований разработана техническая документация на быстроходную лесопильную раму с «плавающими» нерастянутыми пилами, совершающими возвратно-поступательное движение в направляющих; на ленточно-пильный станок с пилой, движущейся по криволинейным аэростатическим направляющим. Созданы экспериментальные образцы лесопильных станков новых типов, не имеющие зарубежных аналогов. Испытания их дали положительные результаты и подтвердили правильность выбранных направлений совершенствования лесопильного оборудования.

Лесопильные станки новых типов, с аэростатическими направляющими для пил, относятся к ресурсосберегающему оборудованию, так как применение их позволяет повысить выход пиломатериалов, снизить габариты и металлоемкость оборудования, уменьшить энергозатраты и повысить долговечность дереворежущих пил.
