Номер 04-039-03 |
Наименование проекта Установка для изучения плоских аэростатических опор |
Назначение Определение основных параметров аэростатических направляющих опор для дереворежущих пил |
Рекомендуемая область применения Лесопиление, деревообрабатывающая промышленность, машиностроение. |
Описание

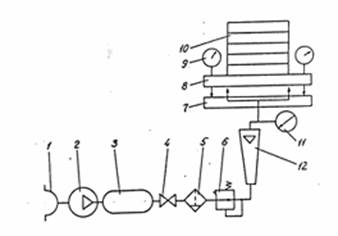

Результат выполнения конструкторской разработки. Эффективный путь повышения жесткости и устойчивости пил лесопильных станков - применение для них направляющих, установленных над и под распиливаемым материалом. Для снижения трения пил о направляющие рабочие поверхности последних целесообразно выполнить в виде аэростатических опор, то есть использовать газовую смазку. Аэростатические направляющие могут быть использованы при модернизации действующих лесопильных станков и при создании лесопильных станков нового типа. Для определения основных параметров аэростатических опор создана установка, состоящая из пневмосистемы и стенда. Пневмосистема (см. рис.1) включает компрессор модели С412, воздухоподводящую магистраль, приборы для подготовки сжатого воздуха (фильтр-влагоотделитель типа В41-13 для удаления из сжатого воздуха механических включений и влаги, редукционный пневмоклапан типа 122-16 УХЛ для регулировки давления воздуха); образцовый манометр модели 1213 для измерения избыточного давления сжатого воздуха и ротаметр типа РМ4ГУЗ для измерения расхода воздуха. Рис.1. Схема пневматической системы экспериментальной установки для исследования плоских аэростатических опор: 1 - заборник воздуха, 2 - компрессор, 3 - ресивер, 4 - вентиль запорный проходной, 5 - фильтр-влагоотделитель, 6 - редукционный пневмоклапан, 7 - опора, 8 - подъемная плита, 9 - индикатор часового типа 1МИГ, 10 - груз, 11 - манометр, 12 - ротаметр.
Рис.2. Стенд для исследования плоских аэростатических опор: 1 - рама, 2 - рукав, 3 - подъемная плита, 4 - индикатор часового типа 1МИГ, 5 - груз, 6 - стержень, 7 - манометр, 8 - опора.
Основой экспериментальной установки для исследования плоских аэростатических опор является стенд (см. рис.2), состоящий из рамы 1, к которой винтами крепится исследуемая опора 8 с жестко закрепленными двумя направляющими. Относительно опоры 8 в вертикальном направлении перемещается подъемная плита 3. В средней части плиты 3 закреплен вертикальный стержень 6, на который надевается груз 5, представляющий собой стальные диски с отверстиями в центре. На углах подъемной плиты 3 закреплены четыре кронштейна с индикаторами часового типа 1МИГ (ГОСТ9696-75) с ценой деления 1мкм. По показаниям индикаторов определяется величина зазора между рабочей поверхностью опоры 8 и подъемной плитой 3. Сжатый воздух по резиновому напорному рукаву 2 подводится к исследуемой опоре снизу через крышку, которая крепится винтами к опоре. Давление подводимого сжатого воздуха определяется по манометру 7. Из кармана, выполненного в опоре 8, сжатый воздух проходит через отверстия поддува, распределяется по микроканавкам и выходит в атмосферу. Между рабочей поверхностью опоры и подъемной плитой образуется зона повышенного давления, которая определяет грузоподъемную силу и величину зазора. Работа на экспериментальной установке: На раме 1 закрепляется исследуемая опора 8. К штуцеру крышки подсоединяется резиновый напорный рукав 2, соединенный с воздухопроводной магистралью. Подъемная плита 3 устанавливается на опору 8 и загружается грузом 5. Индикаторы 4 устанавливаются на нули. К опоре 8 подается сжатый воздух с заданным давлением, контролируемым по манометру 7. Замеряется зазорtмежду опорой 8 и подъемной плитой 3 по индикаторам 4, а также расход воздухаwпо показаниям ротаметра. Эффективность опоры оценивается отношениемw/t. |
Преимущества перед известными аналогами Лучшие технико-экономические характеристики, повышенная жесткость и устойчивость пил. |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект В 1,5 раза снижена трудоемкость по определению основных параметров. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 14.05.2003 |
