Результат выполнения конструкторской разработки.

Брашшпиль состоит из (см. рис.): боковых стоек (3), (4), связанных между собой стяжками (8.10.11); вала приводного (9); вала грузового (1); двух ленточных тормозов (2) с приводами управления; двух кулачковых муфт с приводами (5); храпового устройства (7) и двух съемных рукояток (6).

Приводной вал выполнен в виде вала-шестерни и несет на себе храповое колесо. Грузовой вал несет на себе зубчатое колесо, две звездочки, две кулачковые муфты, передающие вращение вала звездочки и две турачки. Шейки валов лежат в опорных втулках, запрессованных в стойки. Для смазки втулок предусмотрены масленки.

Привод ленточного тормоза - ручной, от маховика; муфты включения - от рычага. Храповое устройство имеет рычаг управления собачкой храповика. Для предохранения (при выбирании якорной цепи) от контрудара приводной рукоятки собачка под действием специального пружинного фиксатора всегда находится в спущенном положении. При необходимости вывести собачку из зацепления рычаг опускают, при этом пружина стопорит его.

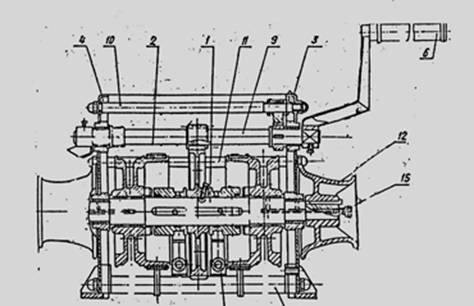

Рис. Брашпиль ручной БР-2-1117
