Результат выполнения конструкторской разработки.

Стеблеподъемник относится к сельскохозяйственному машиностроению и может быть использован в жатках для уборки сельскохозяйственных культур.

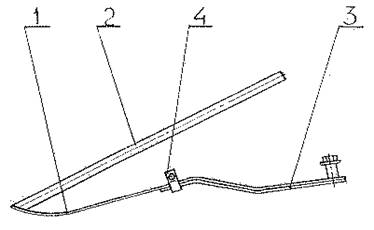

Стеблеподъемник содержит (см. рисунок) основание 1 и подъемное перо 2. Основание выполнено в виде плавно спрофилированной пластины, на которой закреплена, как минимум, одна дополнительная пластина 3, причем один конец 4 пластины 3 закреплен с возможностью перемещения в горизонтальной плоскости.

Стеблеподъемник работает следующим образом.

При движении по полю стеблеподъемник основанием скользит по полю. При набегании стеблеподъемника на полеглые стебли местом скрепления основания с пером стебли поднимаются и, скользя по перу, плавно подводятся к режущему аппарату жатки, где срезаются и укладываются в валок или идут на обмолот. При набегании стеблеподъемника на препятствие (камни, комки земли, инородные тела), он плавно поднимается и за счет скрепления основания с пластиной в «рессору» пружинит, не ломаясь, при этом свободный конец пластины скользит по основанию. После сбегания стеблеподъемника с препятствия, он займет рабочее положение.

При этом не происходит перепутывания стеблей и не ухудшается качество косовицы хлебов.

Предложенный стеблеподъемник обладает повышенной прочностью, что значительно увеличивает срок его службы.
