Результат выполнения конструкторской разработки.

Горелка для сжигания жидкого топлива может быть использована в коммунальном хозяйстве для нагрева воды в котлах, а также в строительстве, сельском хозяйстве и пищевой промышленности.

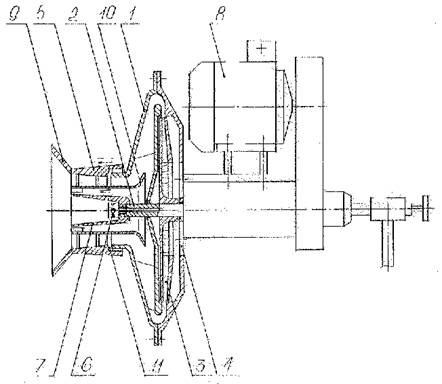

Горелка для сжигания жидкого топлива (см. рисунок) включает корпус 1, выполненный в виде улитки с размещенным внутри полым валом 2 для подачи топлива к форсунке, при этом вал выполнен с возможностью вращения, на котором закреплены лопатки вентилятора 3 и с закрепленными на корпусе всасывающим и осевым выхлопным 5 патрубками для подачи воздуха форсункой 6, размещенной в конусном стакане 7, жестко закрепленные на полом валу, привод 8 и сопло 9. В осевом выхлопном патрубке 5 выполнена сплошная горизонтальная перегородка 10 для разделения потока воздуха, при этом передний конец (по ходу движения воздуха) перегородки выполнен с возможностью регулирования потока воздуха, кроме того осевой выхлопной патрубок установлен с возможностью перемещения вдоль осевой линии горелки, а между корпусом горелки и осевым выхлопным патрубком имеется щель 11 для эжекции воздуха.

Увеличен коэффициент полезного действия горелки за счет повышения полноты сгорания топлива при увеличении подачи воздуха, повышена ее производительность.
