Результат выполнения технологической разработки.

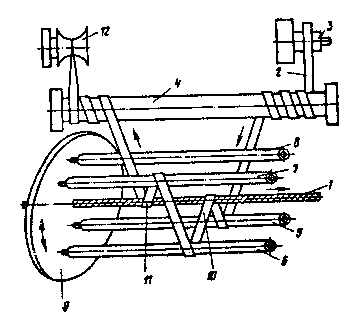

Способ предназначен для очистки провода перед наложением на него пластмассовой или любой другой изоляции и осуществляется с помощью устройства, представленного на рис.

Способ очистки поверхности движущегося провода

Очищаемый провод 1 движется в направлении стрелки. Очищающий протирочный волокнистый материал 2 в виде нити, шнура или ленты перемещают с отдающего барабана 3 на тягу 4 и далее по стрелке, заправляя вокруг роликов 5-8, каретки 9, огибают по спирали двумя незамкнутыми петлями 10 и 11 провод 1. Направления спиральных петель на участках провода противоположны, чем обеспечивается полный охват поверхности провода. Затем очищающий материал 2 снова подают на тягу 4 и закрепляют на приемном устройстве 12, где собирают использованный очищающий материал.

Способ осуществляют следующим образом.

Очищающий материал 2 перемещают по спиральным участкам навстречу движению провода 1. При этом каретку 9 с роликами 5-8 приводят в качательное движение по стрелке, вызывая колебания роликов. В результате петли 10 и 11 очищающего материала 2 в местах касания с проводом 1 совершают возвратно-поступательное движение в плоскости, перпендикулярной его оси. Кроме того, участки очищающего материала 2 вместе с незамкнутыми петлями 10 и 11 совершают одновременно колебательное перемещение вокруг оси провода в той же плоскости. В результате очищающий материал 2, перемещаясь по спиральным участкам, в местах касания с проводом 1 охватывает последний на угол 360°, т.е. полностью перекрывает поверхность провода, равномерно его очищая.

Характер перемещений очищающего материала позволяет не только протирать поверхность провода более качественно, но и лучше убирать микрозаусенцы на последней.

Способ повышает качество очистки поверхности движущегося провода и повышает скорость очистки провода, что дает снижение трудоемкости изготовления кабеля на 2%.
