Описание к ИЛ № 01-017-03

"Результат выполнения ОКТР".

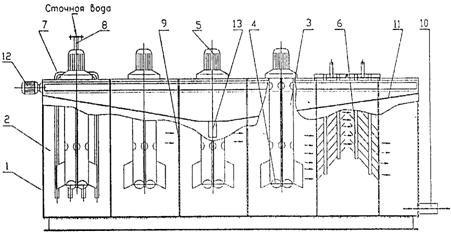

Усовершенствованная механическая флотационная машина (см. рисунок) имеет корпус 1, разделенный на камеры 2, внутри которых установлены импеллерные блоки, состоящие из трубы 3, внутри которой расположен импеллер 4 с электроприводом 5. Флотатор состоит из четырех камер и пластинчатого осветлителя 6. В первой камере установлен коллектор 7 с патрубком подачи сточной воды 8 и четырьмя трубчатыми аэраторами снизу. Между камерами выполнены сквозные отверстия 9. Очищенная вода отводится патрубком 10 из камеры с пластинчатым осветлителем. Уловленные загрязнения в виде пены удаляются в пенный желоб 11 с помощью пеногона 12. Исходная сточная вода под давлением 0,2 - 0,3 МПа через патрубок 8 подается в первую камеру флотатора, где за счет струйного истечения через трубчатые аэраторы, подсоединенные к коллектору 7, происходит турбулизация жидкости и подсос воздуха из атмосферы. В результате вращения импеллера 4 и истечения жидкости через трубчатые аэраторы происходит тонкое диспергирование пузырьков воздуха, засасываемого из атмосферы. На образующихся микропузырьках воздуха выделяются частицы загрязнений, в том числе и нефтепродукты, они всплывают, образуя пенный слой. В верхней части флотокамеры пенный слой удаляется механически лопастным пеногоном 12 в пенный желоб 11 и далее через патрубок 13 в сборник пенного продукта. Очищенная жидкость последовательно проходит через четыре камеры и пластинчатый осветлитель 6, через патрубок 10 выводится в сборный резервуар.
