Описание к ИЛ № 01-016-03

"Результат выполнения ОКТР".

Опытный образец пневматической трехкамерной флотомашины был испытан в 1998 - 1999 гг. с положительными результатами. Однако при этих испытаниях были отмечены и недостатки конструкции флотомашины указанного типа, в частности неполное аэрирование очищаемой воды из-за больших расстояний между аэраторами и неудобства обслуживания устройств для регулирования воды. В модернизированной модели флотомашины этого типа указанные недостатки были устранены.

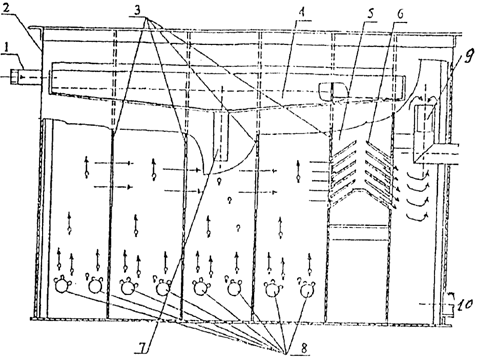

Разработанная пневматическая флотомашина (см. рисунок) состоит из корпуса 2 с входным патрубком 1, при этом корпус разделен перегородками 3 на четыре флотокамеры. Во флотокамерах происходит извлечение тонкодисперсных капель нефтепродуктов путем всплывания их вместе с пузырьками воздуха, образующимися при диспергировании воздуха путем подачи его под давлением через пористые аэраторы 8, выполненные из специальной резины. Аэраторы в количестве 8 - 24 штук устанавливаются по 2 - 6 штук в каждой из четырех камер флотационной машины в зависимости от объема камер. В дополнительной камере 5 флотационной машины установлен блок тонкослойного осветления 6 для доизвлечения тонкодисперсных капель нефтепродуктов. Очищаемая сточная вода последовательно проходит все указанные камеры и при этом всплывающие нефтепродукты вместе с пузырьками воздуха создают пенный слой, который собирается в верхней части слоя очищаемой воды. Затем он самотеком удаляется в сборник пенного продукта 4. После отстоя пенного продукта, представляющего смесь воды и уловленных нефтепродуктов, декантированная вода сливается в специальную емкость через сливной патрубок 7. Очищенная сточная вода через устройство регулирования уровня 9 и выходной патрубок 10 выводится из флотационной машины.

Данная машина позволяет получать конечную концентрацию нефтепродуктов 0,5 - 5,0 мг/л, что достигается за счет более мелких пузырьков воздуха.
