Описание к ИЛ № 01-015-03

"Результат выполнения ОКТР".

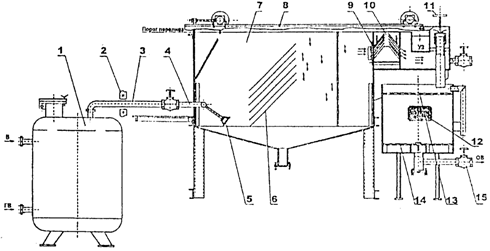

Разработанная напорная флотационная установка (см. рисунок) состоит из сатуратора 1 с входным патрубком ГВ исходной сточной воды (грязной) и входным патрубком В для подачи воздуха и с размещенной внутри сатуратора магнитной насадкой, соединительного трубопровода 3 с источниками неоднородного поля (постоянными магнитами) 2, флотокамеры 7 с входным патрубком 4, первым блоком тонкослойного осветления 10, имеющим на входе сетку 9, устройством регулирования уровня жидкости 11, фильтром 12 с решетками 13 и 14, а также с выходным патрубком 15.

Флотационная установка работает следующим образом. Исходная (грязная) сточная вода поступает через патрубок ГВ в сатуратор 1, в котором она смешивается со сжатым воздухом, поступающим через патрубок В и далее проходит в соединительный трубопровод 3, где на начальном участке подвергается воздействию магнитного поля, создаваемого магнитами 2. Насыщенная воздухом вода поступает во флотокамеру 7 через входной патрубок 4 и дросселирующее устройство 5. Из воды интенсивно выделяются пузырьки воздуха, причем непосредственно на частицах (каплях) примесей. Образующиеся флотокомплексы "частица-пузырек " всплывают, образуя пенный слой, который удаляется пеносъемным устройством 8. Комплексы с малой подъемной силой вместе с потоком воды попадают в первый блок 6 тонкослойного осветления, где в стесненных условиях происходит коалесценция пузырьков воздуха и вследствие этого увеличение подъемной силы этих комплексов. Далее очищаемая вода попадает во второй блок 10 тонкослойного осветления, предварительно проходя через сетку 9 с гидрофобной поверхностью, а затем через регулирующее устройство уровня жидкости 11 попадает в фильтр 12 с угольной загрузкой (АГ-3), проходя через решетку 13 с гидрофобной поверхностью, и далее через угольную загрузку выходит из установки через патрубок 15.
