Описание к ИЛ № 01-014-03

"Результат выполнения НИР и ОКТР".

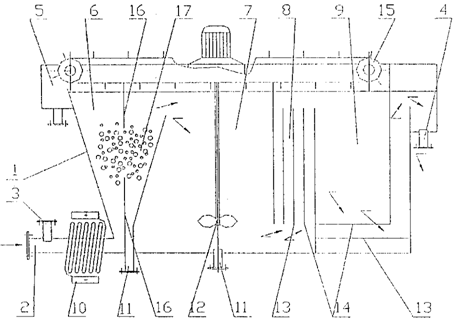

Аппарат (см. рисунок) состоит из горизонтального корпуса 1, патрубков 2 и 3 для ввода соответственно сточных вод и реагента, патрубка 4 для вывода осветленной жидкости, патрубка 5 для вывода пены. Горизонтальный корпус разделен последовательно на несколько секций: секция смешения 6, выполненная в виде усеченной пирамиды, секция для пневмомеханической флотации 7, снабженная механическим аэратором 12, секции 8 и 9 для электрофлотации с расположенными внутри них электродами 13 и 14. В верхней части аппарата установлено пеносъемное устройство 15. По всей длине внутри корпуса аппарата установлены решетки 16, между которыми создается псевдоожиженный слой 17. На патрубке для ввода сточных вод установлен электромагнит 10 на расстоянии от стенки секции смешения, составляющем 50-70 диаметров входного патрубка. В секции 6 и 7 подводится воздух через патрубки 11 с находящимся внутри них пористым материалом.

Принцип работы предлагаемого аппарата состоит в следующем. Сточные воды и реагент через патрубки ввода поступают в секцию смешения, предварительно подвергаясь обработке индуцированным электрическим полем на участке трубы, занятым электромагнитом 10, который установлен на оптимальном расстоянии от стенки секции. В секции смешения происходит интенсивное перемешивание сточных вод с реагентами и флотация наиболее легко флотируемых сфлокулированных частиц тонкодисперсной суспензии. Вероятность слипания частиц с пузырьками воздуха повышается за счет создания псевдоожиженного слоя из полимерных частиц размером 1,5 - 2,5 мм между решетками. Далее происходит флотоочистка в камере с импеллером и доочистка в электрофлотационной камере.
