Результат выполнения НИР.

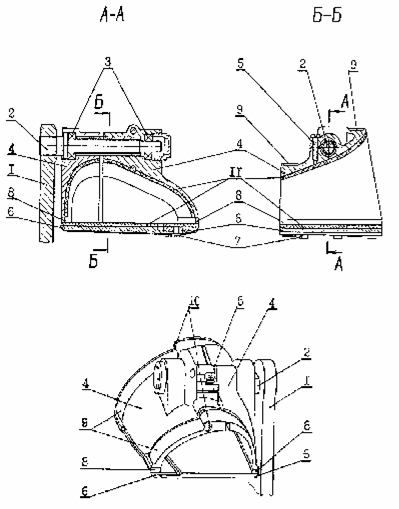

Педаль велосипеда (см. рисунок) содержит привернутую к кривошипу 1 ось 2 с подшипниковыми узлами 3, корпус 4 из двух соединенных при помощи цангового устройства 5 частей. Опорная площадка 6 из двух частей с винтами 7 для их взаимной фиксации подвешена к корпусу через регулировочные проставки 8 при помощи лент 9 с натяжными устройствами 10. Внутренние поверхности корпуса и опорной площадки могут быть покрыты мягким материалом 11.

Педаль действует следующим образом. Для всестороннего облегания обуви педалью в поперечной плоскости при оптимальном продольном ее положении относительно оси педали размеры корпуса регулируются по ширине и по высоте. С целью подгонки размера по ширине одна из частей корпуса установлена через подшипниковый узел на оси на минимально необходимом расстоянии от кривошипа, а вторая часть может сдвигаться относительно первой вдоль оси. Фиксация взаимного положения обеих частей корпуса обеспечивается с помощью цангового устройства. Чтобы ширина корпуса соответствовала ширине опорной площадки, последняя выполнена из двух частей с нахлесточным взаимным соединением винтами. Регулирование размера по высоте осуществляется с помощью проставок между корпусом и опорной площадкой. Их взаимное соединение обеспечивается лентами, которые опоясывают корпус и опорную площадку в двух плоскостях перед осью педали и за ней и стягивют их с помощью натяжных устройств.

Для случая пользования велосипедом без обуви внутренние поверхности корпуса и опорной площадки покрываются мягким материалом, при этом опорной поверхности площадки придается анатомическая форма подошвы ступни.

Таким образом, предлагаемая педаль позволяет повысить функциональные качества велосипеда, поднять эффективность и удобство педалирования.
