Результат выполнения конструкторской и технологической разработки.

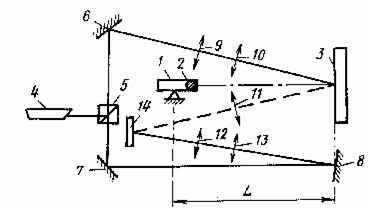

Оптическая схема устройства для нагружения объекта при определении остаточных напряжений в нем (см. рисунок) содержит лазер 4, светоделительный кубик 5, зеркала 6-8, линзы 9-13, фоторегистратор 14.

Способ нагружения объекта при опре­делении остаточных напряжений в нем осуществляется с помощью устройства следующим образом. Перед проведением экспериментов по определению остаточных напряжений раз­мещают в голографическом интерферомет­ре 4-14 блок 1 задания начального движения сферического элемента 2 на рас­стоянииlот держателя 3 объекта с возмож­ностью:

-поворота в плоскости, содержащей траекторию движения сферического эле­мента, на угол из диапазона

,

где - высота держателя объекта;

- диаметр предметного пучка в зоне держателя;

-перемещения в направлении, перпендику­лярном к этой плоскости, и фиксации после поворота и перемещения, причемlвыби­рают из условия

,

где -ускорение свободного падения;

-начальная скорость сферического элемента.

Это условие обеспечивает динамический удар сферического элемента по направлению нормали к исследуемой поверхности.

В процессе измерений остаточных напряжений выполняют на поверхности объекта динамическим ударом зону релаксации напряжений с помощью сферического элемента с диаметром 7-11 мм из твердосплавного материала по направлению нормали к поверхности с силой, обеспечивающей образование на поверхности отпечатка диаметром 0,1-0,15 диаметра сферического элемента.

Получают голографическую интерферограмму с помощью оптической схемы 4-14 и по интерферограмме, используя расчетные соотношения, определяют остаточные напряжения.
