Результат выполнения НИР.

Для среднего помола корнеплодов с твердыми примесями разработана центробежная дробилка, включающую в себя цилиндрический корпус 1 на внутренней поверхности которого установлена наклонная отбойная плита 2, поверхность которой выше ротора мельницы гуммирована 3. Нижняя часть корпуса мельницы выполнена в виде двух соосных прямых геликоидов 4, витки которых имеют противоположное направле­ние. Оба геликоида заканчиваются выгрузочными патрубками для готового продукта 5 и для твердых включений 6. Внутри корпу­са установлен ротор, состоящий из диска 7 и разгонных лопаток 8. На конце диска около разгонных лопаток установлены сепараторы 9. На корпусе расположен соосный загрузочный патрубок iО.

Дробилка сочных корне-клубнеплодовработает следующим образом. Исходный материал с твердыми включениями через загрузоч­ный патрубок подается на вращающийся с определенной скоростью ротор. Измельчаемый материал вместе с твердыми включениями разгоняется по ротору и сталкивается с сепаратором. Измельча­емый материал за счет того, что имеет меньшую прочность, чем твердые включения, прорезается сепаратором и отбрасывается на отбойную плиту. При столкновении измельчаемого материала с отбойной плитой происходит его разрушение.

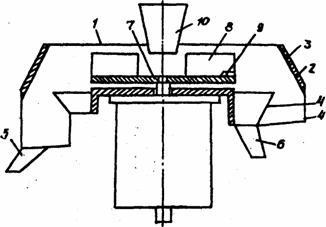

Схема дробилки сочных корне-клубнеплодов

Продукты измельчения по отражательной плите и выгрузоч­ному патрубку выводятся из мельницы. В то же время твердые включения при столкновении с сепаратором отклоняются от осевой траектории вверх, сталкиваются с гуммированным участком отбой­ной плиты, отражаются от него, попадают в сборник твердых включений и через патрубок выводятся из мельницы.
