Описание к ИЛ № 01-020-03

"Результат выполнения ОКТР".

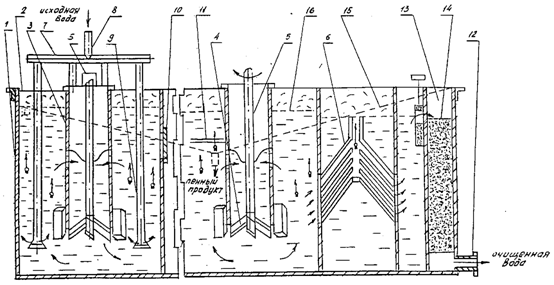

Разработанная комбинированная флотомашина включает (см. рисунок): корпус 1, разделенный на сообщающиеся между собой четыре камеры 2. Внутри камер установлены импеллерные блоки 3 с помещенными внутри них импеллерами 4, приводимыми во вращательное движение с помощью электродвигателей 5. Флотомашина содержит четыре камеры, пластинчатый осветлитель 6. При этом в первой входной камере установлен коллектор 7, сверху к которому присоединен входной патрубок 8, а снизу - четыре трубчатых аэратора 9. Между камерами выполнены сквозные отверстия, которые накрыты сетками 10. Минимальный размер отверстий сеток составляет в пределах 0,1 - 1,0 мм. Перпендикулярно поверхности сеток в каждой камере установлены решетки 11 на уровне, начиная с нижнего конца и кончая серединой высоты сеток. Площадь живого сечения решеток составляет 15 - 45% общей площади решеток. Между камерой, содержащей пластинчатый осветлитель 6, и выходным патрубком 12 дополнительно установлен карман 13, в котором размещен фильтрующий дисперсный магнитный материал 14 с размером частиц 0,05 - 0,5 мм. При этом поверхность частиц дисперсного материала покрыта веществами, несмачиваемыми (гидрофобными) водой, обладающими ингибирующими для микроорганизмов свойствами. В верхней части корпуса флотомашины установлен желоб 15, причем высота переливного порога 16 напротив первой камеры выше на 1 - 3 см, а напротив камеры, содержащей пластинчатый осветлитель, ниже на 1 - 3 см среднего значения высоты переливного порога.

Принцип работы предлагаемой флотационной машины состоит в следующем. Исходную (грязную) сточную воду под избыточным давлением порядка 0,2 МПа через патрубок 8 подают в первую камеру флотационной машины, где за счет струйного истечения происходит турбулизация и диспергирование газожидкостной смеси. За счет совместного действия вращения импеллера 4 и истечения жидкости через трубчатые аэраторы, объединенные в коллектор 7, происходит образование мелкодисперсных пузырьков за счет дробления воздуха, засасываемого из атмосферы. На образующихся микропузырьках воздуха выделяются загрязнения, присутствующие в сточных водах, в частности жиры и нефтепродукты. Образующиеся флотокомплексы капли (частицы) загрязнений - пузырьки воздуха всплывают, образуя пенный слой, который самотеком переливается через пенный порог 16, попадая в желоб 15.

Использование флотации является эффективным и при очистке сточных вод от нефтезагрязнений. Опыт использования комбинированной механической флотомашины показал, что удается извлечь нефтезагрязнения в виде тонкодисперсных капель до концентрации 4 - 5 мг/л. В этой флотомашине имеется специальный блок тонкослойного осветления, позволяющий улавливать тонкодисперсные пузыри воздуха размером 0,01 - 0,1 мм с налипшими на них нефтепродуктами, что в известных флотомашинах такого типа, как правило, отсутствует. Основным отличием этой машины является использование дополнительных устройств для улавливания микропузырьков с налипшими на них нефтепродуктами и уменьшение турбулентности в подпенном слое за счет увеличения глубины флотокамеры до соотношения глубина камеры / ширина камеры, равного 1,5…2,0.
