Частное техническое решение, имеющее самостоятельное значение.

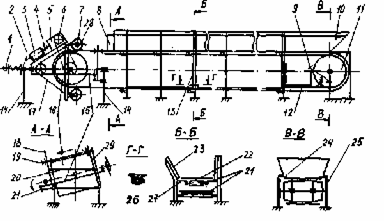

Ленточный кормораздатчик (см. рисунок) предназначен для животноводче­ских ферм и комплексов. Кормушка раздатчика состоит из отдель­ных секций 13, соединенных между собой болтами 26. Секция имеет металлическую раму, сваренную из уголков, направляющие 27, поддерживающие роликовые опоры 21, ленты 22 и обшивку 23. Длина одной секции 4-5 м. Перемещение ленты по кормушке и распределение корма обеспечивает привод, включающий электродвигатель 3, соединительную муфту 4, редуктор 5, цепную передачу 6, приводной ба­рабан 16, прижимной пассивный элемент 17, выполненный в виде бесконечной ленты, которая с помощью роликов 7 охватывает ленту на приводном барабане и создает дополнительное поджатие ее к ведущему барабану.

Ленточный кормораздатчик

Скорость движения ленты меняется с изменением передаточ­ного отношения цепной передачи. С целью удобства загрузки кормораздатчика предварительное натяжение ленты производят перемещением приводного барабана по направляющим 2 посредством винтового механизма 1. Натя­жение пассивного прижимного элемента обеспечивается винтовым механизмом 28.

Для сброса остатков корма перед приводом установлен сбра­сыватель 8 плужкового типа. Для уменьшения потерь корма при загрузке кормораздатчика и устранения забивания концевого барабана 11 предусмотрены загрузочный бункер 10, уплотнители 24 и 25, очистное устройство 9, съемный сборник 12.

С целью предотвращения схода ленты с приводного барабана 16 и снижения напряженности ее в конструкции кормораздатчика предусмотрено центрирующее устройство, воздействующее на ба­рабан 16, установленный в поворотной раме 15, подвижно соеди­ненной с основанием 14.

Центрирующее устройство включает взаимодействующие с кромками набегающей ветви ленты дефлекторные ролики 19, оси которых консольно закреплены на поворотных рычагах 18 и 29; причем двуплечий рычаг 18 связан посредством серьги 21 с пово­ротной рамой, а между собой рычаги 18 и 29 связаны тягой 20.

Длина кормораздатчика - 80 м; толщи­на ленты - 0,8...1,2 мм; ширина ленты -500...600 мм; мощность элек­тродвигателя - 2,2...3 кВт; лента - стальная.

В течение двух сезонов в учебно-опытном хозяйстве ЧИМЭСХ эксплуатировался в производственных условиях раздатчик со стальной лентой, изготовленной из рулонной оцинкованной низко­углеродистой стали толщиной 0,8 мм.

Центрирование ленты поворотом барабана в плоскости, пер­пендикулярной продольной оси кормораздатчика, снижает напря­женность ленты в 1,4-2 раза по сравнению с другими центрирую­щими устройствами, повышает долговечность и надежность работы кормораздатчика.
