Частное техническое решение, имеющее самостоятельное значение.

Основной задачей при смешивании сыпучих кормовых смесей является обеспечение определенного значения степени однородности смеси при заданной производительности. Существенное влияние на степень однородности смеси оказывает гранулометрический состав компонента.

Разработан вибрационный смеситель, в котором осуществляется предварительное выравнивание гранулометрического состава каждого отдельного компонента, а затем - высококачественное смешивание компонентов.

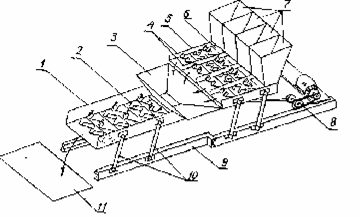

Вибрационный смеситель (см. рисунок) состоит из бункеров с дозаторами 7, число которых соответствует числу исходных компонентов смеси; основного 1 и дополнительных 5 рабочих органов, выполненных в виде наклонного желоба, на днище которого под углом установлены последовательно ряд перемешивающих элементов - цилиндроидов 2.

Дополнительные рабочие органы установлены параллельно друг к другу и поделены в продольном направлении разделительными перегородками 4 на секции 6, число которых соответствует числу бункеров с дозаторами. Каждая из секций соединена с соответствующим бункером дозатора, при этом дополнительные и основной рабочие органы установлены последовательно на разных уровнях и сообщены между собой воронкой 3. Верхний створ воронки равен ширине дополнительных рабочих органов, а нижний - ширине основного рабочего органа.

Рабочие органы 1 и 5 опираются при помощи эластичных элементов (например, рессор 10) на раму 9 и получают колебательные движения от эксцентрикового вибропровода 8.

Вибрационный смеситель работает следующим образом. Сначала включают вибропровод; основной 1 и дополнительные 5 рабочие органы начинают вибрировать. Затем в приемный конец дополнительных рабочих органов из бункеров с дозаторами начи­нают поступать компоненты для перемешивания. Перемешиваемая масса под воздействием вибрации начинает ползти вперед, к воронке. Во время этого движения каждый из компонентов, подвергаясь воздействию перемешивающих элементов, разрыхляется и равномерно распределяется по гранулометрическому составу, т. е. подготавливается к дальнейшему перемешиванию и сглаживанию неравномерности истечения из бункеров с дозаторами. Усредненные компоненты поступают в воронку, где уже проис­ходит частичное смешивание. Подготовленная масса через воронку поступает в основной рабочий орган 1 и вторично подвергается воздействию перемешивающих элементов - перемешивается. Готовая смесь сходит с разгрузочного конца основного рабочего органа 1 и попадает в приемное устройство 11.

Вибрационный смеситель менее требователен к типу дозаторов и может приготавливать высококачественную смесь, находясь в технологической линии после любых дозаторов сыпучих компонентов. Конструкция смесителя позволяет сглаживать неравномерную подачу компонентов, предварительно создать однородную массу каждого из компонентов и обеспечивает 93-95 % однородности смеси.
