Частное техническое решение, имеющее самостоятельное значение.

Неоднородность механических связей семян с материнским растением требует дифференцированного воздействия на расти­тельную массу при обмолоте. В настоящее время дифференцированный обмолот осуществляется двухбарабанными и конусными молотильными аппаратами.

В двухбарабанных молотильных аппаратах обмолот осуще­ствляется лишь двухступенчатым силовым воздействием: мягкий режим воздействия первым барабаном и жесткий - вторым.

В конусных аппаратах силовое воздействие на обмолачиваемую массу постепенно нарастает. Однако интенсивность возрастания силового воздействия не регулируется. Поэтому не достигается дифференцированный обмолот в соответствии с физико-механическими свойствами хлебной массы.

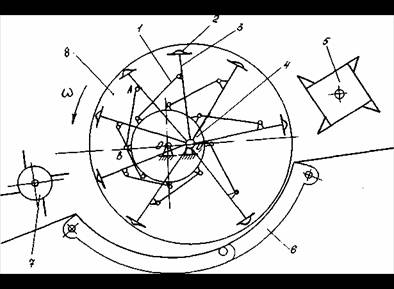

Разработан молотильный аппарат дифференциального обмолота (см. рисунок) с возможностью его регулирования в зависимости от свойств хлебной массы, обеспечивающий надежное протекание технологического процесса, в соответствии с законом изменения силового воздействия на обмолачиваемую массу в процессе обмолота.

Молотильный аппарат состоит из барабана 8, деки 6, приемного 7 и отбойного 5 битеров. Барабан бильного типа включает бичи 2, закрепленные на ведомых кривошипах 3, и ведущее звено 4. Кривошипы установлены посредством подшипников на оси О ₁ и связаны с ведущим звеном шатунами 1. Ведущее звено представляет собой полый цилиндр с шарнирами для крепления шатунов и пазами для ведомых кривошипов. Ведущее звено вращается вокруг оси О.

Аппарат работает следующим образом. Хлебная масса подается приемным битером в молотильный аппарат 8 и подвергается силовому воздействию бичей с нарастающей от входа к выходу скоростью. Необходимое соотношение скорости движения бичей на входе и выходе из молотильного аппарата и требуемое изменение скорости бичей по длине деки достигается смещением оси О ведущего звена относительно оси О ₁ ведомых кривошипов. После обмолота хлебная масса подается отбойным битером на последующие рабочие органы.

Экспериментальные исследования данного аппарата в сравнении с двухбарабанным и конусным молотильными аппаратами по­казали, что на обмолоте пшеницы «Стрела» регулируемая интенсивность силового воздействия на обмолачиваемую массу обеспе­чивает снижение микроповреждения зерна на 30...40 % и дробление на 10...20 %.
