Результат выполнения конструкторской и технологической разработки.

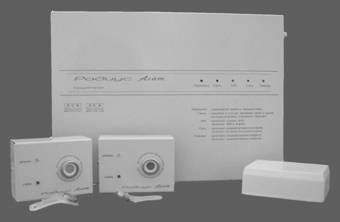

Прибор приемно-контрольный охранно-пожарный (ППКОП) "Радиус-Агат" (гаражно-квартирный вариант) (см. рисунок) предназначен для контроля состояния одного шлейфа сигнализации (ШС) как в автономном режиме с включением устройств оповещения, так и с передачей тревожного извещения на пульт централизованного наблюдения (ПЦН).

Прибор приемно-контрольный охранно-пожарный (ППКОП) "Радиус-Агат" (гаражно-квартирный вариант)

Постановка и снятие панели с охраны осуществляется с помощью электронного ключа " touch- memory". Максимальное количество ключей, которое может быть использовано для работы с панелью - 20. Ключи задаются при программировании панели пользователем. При попытке подбора ключа работа панели блокируется.

Панель осуществляет прием извещений посредством контроля сопротивления ШС. В качестве извещателей (ИО), включаемых в ШС, могут использоваться любые отечественные и импортные магнитоконтактные, электроконтактные извещатели и извещатели с релейным выходом.

Панель имеет четыре режима работы: "Снят с охраны", "Охрана", "Тревога", "Программирование". Панель запоминает свое состояние при переходе в режимы "Снят с охраны", "Охрана", "Тревога", поэтому после восстановления питания (если оно было отключено) происходит возврат в тот же режим. Режим "Программирование" используется для стирания или добавления в базу новых ключей.

Отображение и регистрация извещений:

- световая индикация состояния шлейфа и состояния постановка/снятие с помощью встроенных в панель светодиодов "Режим", "Связь" и выносного светодиода hl1 (клеммы "И+", "И-");

- звуковая сигнализация с помощью встроенного в панель пьезоизлучателя;

- два выхода "открытый коллектор" (клеммы "1", "+" и "2", "^") подключаются к радиопередатчику извещений "Радиус" при работе панели в составе системы передачи извещений (СПИ);

- передача информации по каналу с интерфейсом rs-485 (клеммы "А" и "В") при работе панели в составе системы СПИ с концентратором "Радиус-Агат".

При автономной работе для подключения внешних оповещателей и цепи ПЦН панель дополняется коммутаторным блоком.
