Приспособление относится к энергетике и может быть использовано в нагревателях жидкости электродного типа. Цель разработки - повышение равномерности износа электродов.

Электродный нагреватель жидкости (см. рисунок) со­держит вертикальный цилиндрический кор­пус 1 и установленные в нем изогнутые по дуге электроды, расположенные концентрично по окружностям. Электроды выполнены в виде торов и расположены со смещением на заданную величину по высоте относи­тельно друг друга, а каждый электрод вы­полнен из нескольких частей 2, концентрично расположенных и электрически жестко соединенных между собой. Заданную вели­чину смещения электродов по высоте опре­деляют из соотношения:

гдеr _n,r _n-1- радиусы осей торов частей 2 одного электрода;

d- заданная величина смещения по высоте между ближайшими электродами.

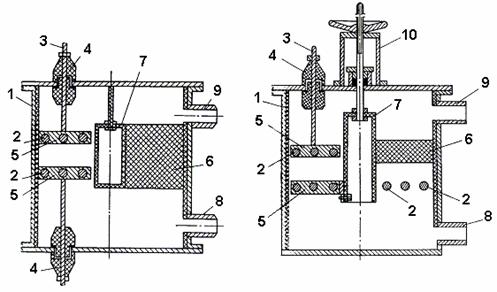

Электродный нагреватель жидкости:

а) - продольный разрез; б) - с возможностью перемещения электродов по высоте

Электроды могут быть установлены с возможностью перемещения по высоте. Пи­тание электродов осуществляется через токоподводы 3, установленные в токоизоляторах 4. Части каждого электрода соеди­нены между собой металлическими обой­мами 5. Электроизоляционные радиальные пластины 6 разделяют пары взаимодействую­щих по высоте электродов по секторам и установлены на центрирующей втулке 7. Корпус снабжен патрубками 8 и 9 подво­да и отвода жидкости соответственно. Элек­троды могут перемещаться по высоте с по­мощью механизма 10.

Устройство работает следующим обра­зом. После заполнения корпуса электропро­водной жидкостью на электроды, соединен­ные в треугольник, подается напряжение. Между частями 2 разных фаз по высоте корпуса создается электрическое поле, причем ток протекает по всему объему жид­кости, так как электроды перекрывают свои­ми частями площадь поперечного сечения корпуса.

Проходя объем корпуса, жидкость подогревается, но температурная неравномерность по высоте не вызывает различия ус­ловий работы электродов, поскольку они рас­положены со смещением по высоте, друг за другом по потоку. Тороидальная форма частей 2 обеспечивает равномерное распре­деление тока по поверхности электродов, в результате снижается неравномерность их износа.

Наиболее эффективное использование поверхности электродов, как показали ис­следования, достигается при расстоянии между частями одного электрода, большем или равном межэлектродному расстоянию.

При работе нагревателя в режиме регу­лируемой мощности система электродов может представлять собой сое­диненные в звезду фазные и, перемещаемый по высоте с помощью механизма 10, нуле­вой электроды.
