Частное техническое решение, имеющее самостоятельное значение.

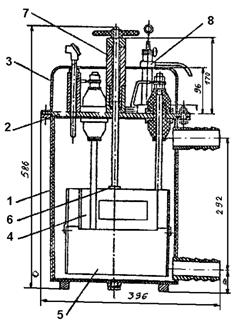

Электродный водонагреватель ЭВН-16 (см. рисунок) предназначен для сельскохозяйственных и коммунально-бытовых объектов, в частности для обогрева жилья. Он состоит из корпуса, крышки, колпака, рамочных электродов, комбинированного экрана, механизма перемещения экрана и предохранительного клапана.

В водонагревателе ЭВН-16 сплошные углообразные электроды заменены углообразными рамками. Для регулирования мощности нагревателя между электродами установлен комбинированный экран в виде 3-лучевой звезды, верхняя часть которого выполнена из металла, нижняя - из диэлектрического материала. Высота каждой части равна высоте электродов. Сопротивление фазы водонагревателя (z_ф) вычисляется по формуле:

z_ф=К _г/h,

где К _г-геометрический коэффициент;

h-высота электродов;

-удельное сопротивление нагреваемой жидкости.

Максимальная мощность водонагревателя обеспечивается при введении в межэлектродное пространство металлической части экрана, минимальная - при введении диэлектрической части. Использование комбинированного экрана позволяет регулировать мощность водонагревателя в пределах от 40 до 100 %.
