Устройство позволяет производить испытания асинхронных электродвигателей на нагрев без внешней нагрузки на валу, а также профилактическую токовую сушку обмоток при наличии однофазного источника питания 380 В для испытаний, 220 В - для сушки. Принципиальная электрическая схема устройства приведена на рисунке 1.

Рис. 1. Принципиальная схема устройства

Устройство состоит из двухпозиционного переключателя и фазосдвигающего элемента, представляющего собой включенные параллельно регулируемый резистор и конденсатор переменной емкости. В левом положении переключателя напряжение сети подается на две фазы обмотки асинхронного электродвигателя непосредственно, а на третью фазу обмотки - через фазосдвигающий элемент. После запуска асинхронного электродвигателя переключатель переводится в правое положение, и третья фаза обмотки отключается от сети и замыкается на нейтраль обмотки электродвигателя через тот же фазосдвигающий элемент. Подбором параметров фазосдвигающего элемента достигается абсолютное равенство по модулю токов во всех фазах обмотки вращающегося асинхронного электродвигателя, что обеспечивает их равномерный нагрев и надлежащее качество сушки.

Разработанное устройство позволяет реализовать способ искусственной нагрузки электродвигателей для их испытаний и профилактической токовой сушки обмоток как на месте установки электродвигателя, так и в условиях ремонтно-эксплуатационной базы. Погрешность устройства определяется погрешностью установленных в нем амперметров.

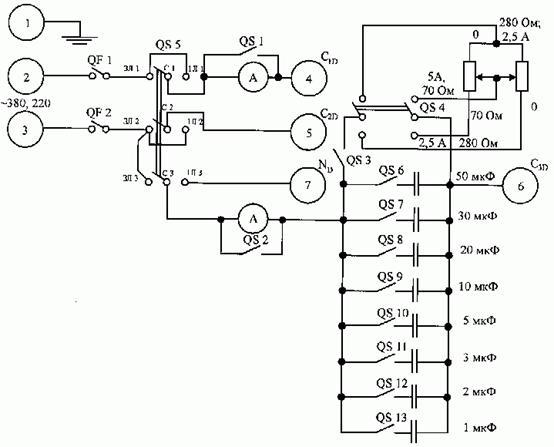

Устройство имеет клемму для защитного заземления, снабжено автоматическими выключателями для отключения от сети при аварийных режимах. Монтажная электрическая схема устройства приведена на рисунке 2.

Порядок работы при искусственной нагрузке следующий. При отключенных автоматических выключателяхqf1 иqf2 на клеммы 2, 3 подается напряжение 380 В, клемма 1 заземляется. На клеммы 4, 5, 6 подключаются соответственно фазы испытуемого электродвигателяc_1d,c_2d, С _3d, к клемме 7 - нейтраль статорной обмотки электродвигателяn _d. Трехфазный двухпозиционный переключательqs5 устанавливается в среднее (нейтральное) положение. Выключателямиqs1 иqs2 шунтируются оба ампермет­ра. Выключателямиqs6-qs13 отключаются конденсаторы. Выключателемqs3 отключается резистор. Переключатель резистораqs4 устанавливают в положение, соответствующее номинальному току электродвигателя по схеме «звезда». Рукояткой резистора устанавливают наибольшее значение его сопротивления. Перечисленные выше мероприятия являются подготовкой устройства к работе. Затем включаются автоматические выключатели qf1 и qf2. Выключателем qs6 подключается наибольший конденсатор 50 мкФ. Переводя переключатель qs5 в левое положение, запускают электродвигатель. После запуска электродвигателя выключателем qs6 без промедления отключают конденсатор 50 мкФ. Переключатель qs5 переводят в правое положение. Выключателями qs1 и qs2 дешунтируют оба амперметра. Переключателями qs6-qs13 уменьшают ток амперметра, связанного с qs1, до величины, соответствующей 0,5 номинального тока электродвигателя. Выключателем qs3 подключают резистор. Рукояткой резистора регулируют его сопротивление и устанавливают на обоих амперметрах номинальный ток электродвигателя. При необходимости выключателями qs6-qs13 корректируют емкость конденсатора, рукояткой резистора - его сопротивление, добиваясь равенства токов амперметров и их соответствия номинальному току электродвигателя.

Порядок работы при токовой сушке следующий. При отключенных автоматических выключателяхqf1 иqf2 на клеммы 2, 3 подается напряжение 220 В, клемма 1 заземляется. Подготовка устройства к работе такая же, как при искусственной нагрузке. Затем включаются автоматические выключатели qf1 и qf2. Выключателемqs6 подключается наибольший конденсатор 50 мкФ. Переводя переключательqs5 в левое положение, запускают электродвигатель. После запуска электродвигателя выключателем qs6 без промедления отключают конденсатор 50 мкФ. Переключатель qs5 переводят в правое положение. Выключателямиqs1 иqs2 дешунтируют оба амперметра. Выключателемqs3 подключают резистор. Рукояткой резистора регулируют его сопротивление и устанавливают на амперметре, связанном с qs1, ток, равный 0,8 номинального тока электродвигателя. Переключателями qs6-qs13 устанавливают на обоих амперметрах номинальный ток электродвигателя. При необходимости рукояткой резистора корректируют величину его сопротивления, выключателями qs6-qs13 - емкость конденсатора, добиваясь равенства токов амперметров и их соответствия номинальному току электродвигателя.

При опытной эксплуатации устройства в его конструкцию могут быть внесены непринципиальные изменения.
