Результат выполнения конструкторской и технологической разработки.

Цель изобретения - уменьшение затрат ручного труда на подготовку площади к механизированной уборке. Эта цель достигается тем, что машина снабжена расположенным за листоотделителем приводным поворотным кругом, а приемная часть выгрузного элеватора установлена на поворотном круге. Привод выгрузного элеватора может быть снабжен установленным на его раме коническим редуктором, выходной вал которого соединен с транспортирующим органом элеватора, а входной вал установлен в центре поворотного круга и соединен с выходным валом редуктора привода движителя.

Капустоуборочная машина (рис. 1) содержит раму 1 и смонтированные на ней рабочие органы: срезающий аппарат 2, приемный транспортер 3, листоотделитель 4 и выгрузной элеватор 5. Срезающий аппарат подвешен на каркасе приемного транспортера, который, в свою очередь, подвешен шарнирно на раме. Листоотделитель закреплен на раме жестко. Выгрузной элеватор подвешен на раме посредством поворотного круга 6 с возможностью поворота вокруг вертикальной оси, проходящей через центр его приемной части, и может фиксироваться в положениях «назад» и «вбок». Привод выгрузного элеватора (рис. 2) включает закрепленный на раме и взаимодействующий с раздаточным валом капустоуборочной машины редуктор 7 и редуктор 8, закрепленный на раме выгрузного элеватора и взаимодействующий с его транспортирующим органом.

Рис. 1 Капустоуборочная машина

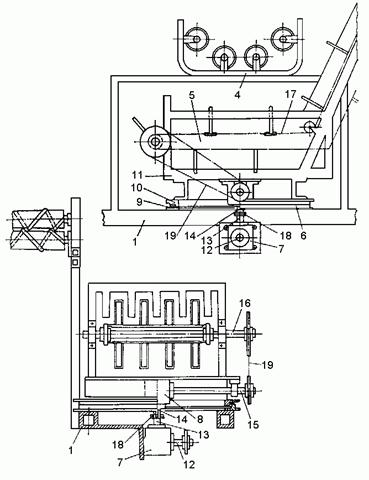

Рис. 2 Привод выгрузного элеватора

Поворотный круг своим основанием 9 укреплен на раме машины болтами, а на его поворотной части 10 смонтирована рама 11 выгрузного элеватора так, что центр горизонтальной приемной чести элеватора располагается над центром поворотного круга. Конический редуктор 7 укреплен на раме 1 так, что его входной вал 12 расположен параллельно раздаточному валу капустоуборочной машины и взаимосвязан с ним цепной передачей, а выходной вертикальный вал 13 проходит через центр поворотного круга. Дополнительный конический редуктор 8 закреплен на раме 1 выгрузного элеватора так, что его входной вертикальный вал 14 проходит через центр поворотного круга соосно с выходным валом 13 редуктора 7, а выходной вал 15 расположен параллельно ведущему валу 16 транспортирующего органа 17 выгрузного элеватора. Валы 13 и 14 соединены между собой муфтой 18, а валы 15 и 16 взаимосвязаны цепной передачей 19.

Фиксация выгрузного элеватора в положениях «назад» и «вбок» достигается блокировкой поворотной части круга 6 на его основание. Для этого в ребордах основания и поворотной части круга просверлены отверстия для установки фиксирующего пальца. На основании просверлено одно отверстие, а на поворотной части круга - два отверстия, расположенные одно относительно другого через 90°. Центры всех трех отверстий расположены на окружности равного диаметра. При положении элеватора «назад» и «вбок» одно из отверстий на поворотной части круга совмещается с отверстием на основании. В эти совмещенные отверстия вставляется фиксирующий палец.

Транспортирующий орган выгрузного элеватора приводится от вала отбора мощности трактора через раздаточный вал капустоуборочной машины, редукторы 7 и 8 и цепную передачу 19. При этом выгрузной элеватор не поворачивается на поворотном круге, так как поворотная часть круга 6 заблокирована фиксирующим пальцем на основании в одном из положений «назад» или «вбок».

Перевод выгрузного элеватора из положения «назад» в положение «вбок» и обратно осуществляется при выключенном приводе органов машины вручную. Ручной привод элеватора из одного положения в другое возможен потому, что усилие, требующееся для такого перевода, невелико, так как между основанием круга 6 и его поворотной частью размещены тела качения, кроме того, перевод выгрузного элеватора из одного положения в другое осуществляется только при первых проходах машины на каждой плантации.

Капустоуборочная машина работает следующим образом. При движении капустоуборочной машины вдоль убираемого рядка капуста собирается с поля срезающим аппаратом и подается приемным транспортером, листоотделителем и выгрузным элеватором в транспортное средство. При первых проходах капустоуборочной машины выгрузной элеватор повернут и зафиксирован в положении «назад», при этом капуста подается в транспортное средство, прицепленное последовательно за капустоуборочной машиной. После уборки капусты машиной с нескольких рядков ширина убранной полосы станет достаточной для движения по ней рядом друг с другом капустоуборочной машины и транспортного средства, при этом выгрузной элеватор разворачивается в положение «вбок», и капуста подается в транспортное средство, движущееся рядом с капустоуборочной машиной. Привод выгрузного элеватора через редуктор 7, закрепленный на раме 1 капустоуборочной машины, и редуктор 8, закрепленный на раме 11 выгрузного элеватора, вертикальные валы которых соосны и проходят через центр поворотного круга, позволяет приводить транспортирующий орган выгрузного элеватора в обоих положениях без каких-либо переналадок.

Использование данной машины для уборки капусты позволяет сократить затраты ручного труда на подготовку площади к механизированной уборке за счет подачи капусты при первых проходах назад по ходу машины в прицепные транспортные средства.
