Данный материал является результатом научно-технической разработки автора.

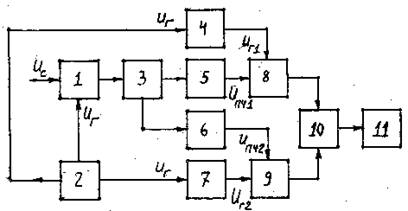

Функциональная схема анализатора спектра представлена на рис.1:

Вырабатываемое при измерениях датчиком неравномерности вращения напряжение И _с поступает на один из входов балансного смесителя 1; на другой его вход подается напряжение И _г от гетеродина 2. Преобразованный смесителем сигнал усиливается резонансным усилителем 3, выполненным на электромеханических фильтрах и работающим на промежуточной частоте f _п4=f _г-f _cj=1900 Гц, где f _г , f _cj - частоты гетеродина и j -той гармоники входного сигнала.

Гармонические сигналы с выходов усилителя 3 и гетеродина 2 воздействуют на входы фазовращателей 4,5,6,и 7. Первые два из них осуществляют сдвиг колебаний по фазе на +45 ⁰, а последние два - на -45 ⁰. Создаваемые фазовращетелями напряжения И _п41, И _г1, И _п42 и И _г2 поступают соответственно на входы кольцевых смесителей 8 и 9, выходные сигналы которых суммируются в блоке сложения10. При этом получается практически напряжение синусоидальной формы с частотой, равной f=f _г-f _п4= f _cj. Его измерение производится с помощью индикаторного устройства11. Частотная шкала гетеродина проградуирована в единицах частот входного сигнала.

Смесители 1,8 и 9 выполнены по резистивно-диодным схемам.

Для анализатора спектра характерны достаточно большая помехоустойчивость и высокая разрешающая способность по частоте.
