Данный материал является результатом научно-технической разработки автора.

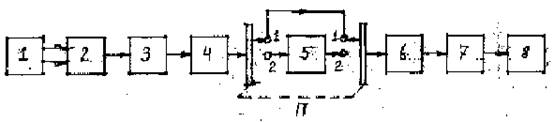

Функциональная схема измерительного прибора представлена на рисунке 1.

Рис.1 Функциональная схема измерительного прибора

Прибор позволяет производить как временной, так и частотный анализ колебаний угловой скорости. В первом режиме измеряется полный сигнал вариации скорости, а во втором - амплитуда, частота и фаза отдельных гармоник этого сигнала. Коммутация режимов работы осуществляется переключателем П (положение 1 соответствует временному анализу, 2 - частотному).

Выделение отклонений скорости производится с помощью установленного на валу исследуемого двигателя1 датчика2, выходное напряжение которого через дифференцирующую цепь3 поступает на вход предварительного усилителя4. В режиме временного анализа сигнал с выхода усилителя4 подается непосредственно на вход фильтра 6 с полосой пропускния 5ч500Гц, а в режиме частотного анализа - через узкополосное устройство 5, перестраиваемое по частоте. Выход фильтра 6 подключен ко входу оконечного усилителя 7. Выходное напряжение этого усилителя измеряется пиковым вольтметром 8, шкала которого проградуирована в единицах относительных отклонений угловой скорости / ₀, где ₀- синхронная скорость, - отклонение скорости от синхронного значения.

В результате испытаний установлено, что пороговая чувствительность прибора (/ ₀) в режиме временного анализа приблизительно равна 10 ^-5, а в режиме частотного анализа 10 ^-6.

Использование данной разработки позволяет осуществлять временный и частотный анализ колебаний угловой скорости.
