ИННОВАЦИИ БИЗНЕСУ

Результат выполнения научно-исследовательской работы ВГАСУ.

Изучение ползучести каутона при действии агрессивных сред проводили на образцах размером 4x4x16 см, в специально оборудованной для этого лаборатории с постоянно поддерживаемой температурой 20+ _-2 ⁰С.

Серии образцов нагружали постоянно действующим сжимающим напряжением, составляющим определенную часть от предела прочности, полученного при кратковременных испытаниях контрольных образцов. Испытывали по семь образцов в серии, загруженных на 80, 75, 70, 60, 50, 40 и 30%% от предела прочности.

Кривые ползучести образцов в 30%-ном растворе серной кислоты строили в осях «деформации (%) - время (сут.)» (рис.1).

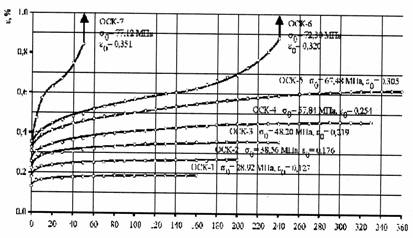

Рис.1. Кривые ползучести каутона в 30% растворе серной кислоты.

Деформация ползучести образцов, находившихся под напряжением 67,48 Мпа (70% от прочности) и ниже, имеют затухающий во времени характер. Деформирование этих образцов практически прекращается по истечении: ОСК-1 (30% от прочности) - 120 суток, ОСК-2 (40% от прочности) - 160 суток, ОСК-3 (50% от прочности) - 200 суток, ОСК-4 (60% от прочности) - 250 суток, ОСК-5 (70% от прочности) - 310 суток. Деформации ползучести образцов, находившихся под напряжениями 72,3 Мпа (75% от прочности) и выше, не затухают. После некоторой стабилизации скорость деформирования их возрастала, затем образцы разрушались.

При совместном действии длительной нагрузки и 30%-ного раствора серной кислоты коэффициент длительности составил К _дл=0,71, получены значения нормативного (r _n) и расчетного (r) сопротивления каутона, вычисленные с учетом ползучести и воздействия агрессивной среды, составили соответственно: 72,9 Мпа, 70,2 Мпа.

По результатам проведенных исследований видно, что каутон не утрачивает своих конструкторских свойств в условиях совместного действия длительно сжимающих нагрузок и агрессивных сред. Полученные данные необходимо учитывать при проектировании конструкции, испытывающих длительное действие нагрузки при одновременном воздействии агрессивных сред.
