Результат выполнения конструкторской разработки.

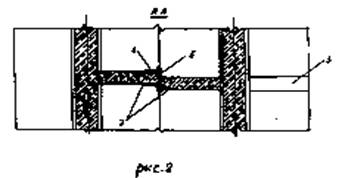

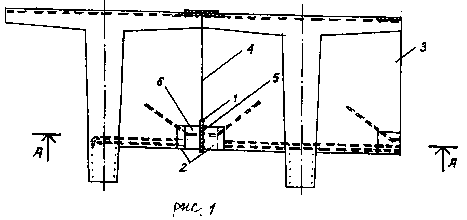

На рис.1 показан стык диафрагмы сборного ребристого пролетного строения моста, на рис.2 - разрез по А-А.

Пример реализации способа усиления стыка диафрагм при одностороннем отрыве накладок.

Выполняют пропил 1 не выше закладных деталей 2 со стороны закладных деталей 2 полудиафрагм 3 по направлению вертикального стыка 4, затем устанавливают в пропил 1 фланцевую прокладку 5 и приваривают к ней в полутавр разнесенные по длине накладки 6 и закладные детали 2.

При этом способе усиления стыка диафрагм сборного железобетонного пролетного строения моста закладные детали 2 и накладки 6 работают на растяжение, а фланцевая прокладка 5 воспринимает перерезывающую силу в стыке, в результате чего улучшается распределяющее действие диафрагм, существенно увеличивающих поперечную жесткость пролетного строения, что улучшает пространственное взаимодействие главных балок при изгибе и кручении. В зависимости от степени повреждения стыков и величины пролета главных (продольных) балок повышение грузоподъемности достигает 10-40%.
