Результат выполнения технологической разработки.

Техпроцесс изготовления штампов предусматривает операции изготовления опорных поверхностей, сторон и хвостовиков, шпоночных гнезд, протяжных, заготовительных ручьев открытого и закрытого типа, гибочных, черновых и чистовых ручьев.

При изготовлении опорных поверхностей, сторон и хвостовиков непараллельность нижней плоскости хвостовика по отношению к опорной плоскости (зеркалу штампа) и боковой контрольной стороны по отношению к боковой контрольной стороне выдерживают в пределах для одного кубика 0,1 мм на длине 300 мм. Разница в размерах А (см. рис.1) между верхним и нижним кубиками в одном комплекте не превышает: в мелких штампах 0,2 мм, средних - 0,3 мм, крупных - 0,4 мм. Отклонение по ширине хвостовиков В в новых штампах не превышает: для мелких штампов - 0,4 мм, для средних - 0,5 мм, для крупных - 0,6 мм. Отклонение по размеру Б не превышает +1,5 мм. Шероховатость обработанных поверхностей хвостовика соответствуетr _a6,3.

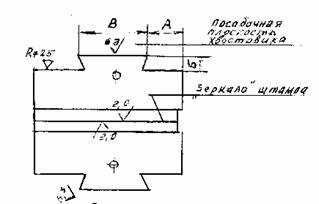

Рис. 1 Изготовление опорных поверхностей штампов

При изготовлении шпоночных гнезд шероховатость обработанных поверхностей в шпоночных гнездах соответствует обозначениям на рис.2. Ширина шпоночного гнезда В выполняется с допуском +0,1 мм. Глубину гнезда К выдерживают в пределах допуска + 3,0 мм.

Рис. 2 Изготовление шпоночных гнезд штампов

Отклонения по размеру А (см. рис.3) между верхним и нижним штампами допускается: в мелких штампах±0,5 мм, средних -±1,0 мм, крупных -±1,5 мм. На длине Б поверхность ручья шлифуется, следы фрезы и риски от зачистки поверхностей абразивом не допускаются. ширина ручья в верхней и нижней половинах штампа одинакова.

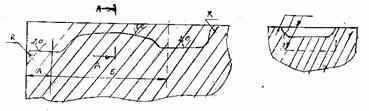

Рис. 3 Изготовление штампов

При изготовлении заготовительных ручьев закрытого и открытого типа отклонения по размеру А (см. рис.4) между штампами не превышают: в мелких штампах±0,5 мм, средних -±1,0 мм, крупных - 1,5 мм. На длине Б поверхность ручья шлифуется.

Рис. 4 Изготовление заготовительных ручьев штампов

Продлен срок службы штампа.
